在次关于天线的问题。

05-08

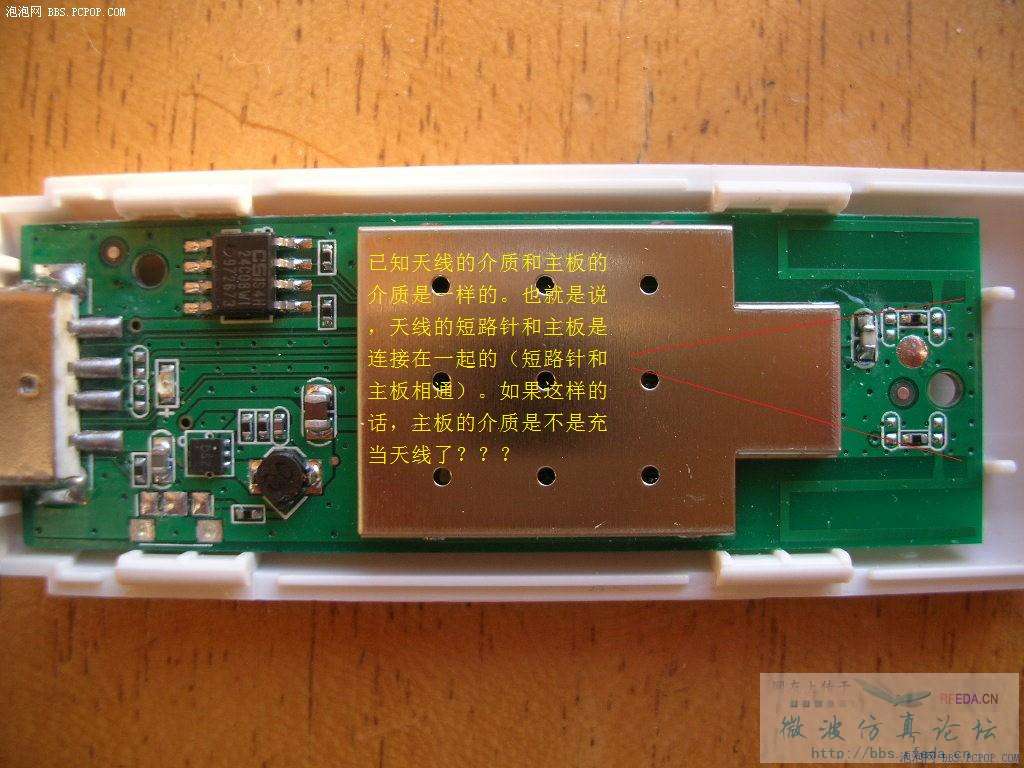

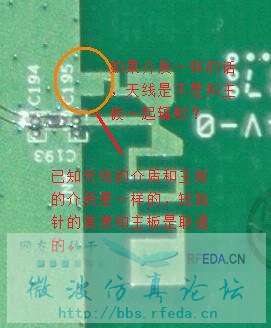

问题如下图。
已知天线的介质和主板的介质是一样的。也就是说，天线的短路针和主板是连接在一起的（短路针和主板相通）。如果这样的话，主板的介质是不是充当天线了?
还有。许多一点点的洞是不是用来控制电流的流向的?

天线上开的洞怀疑是用来散热的，不太清楚

短路加载技术可以是天线双频甚至宽频的效果

孔是金属过孔
让介质上下的金属导通

天线应该是单层的,小编可以看一下实物确认一下...天线有个地跟主板连在一块,天线形式为PIFA,但天线附近的主板地全部挖掉,具体天线形式应该为IFA天线.还有一种天线,没有馈地脚跟主板连在一块的,为单极天线

过孔一般就是用来散热或者是用来与多层板的连接导通。
天线在与地相连接之间有个电容呢，一般是几PF。

?不懂，可不可以说详细点?
