MIMO天线的ECC计算
05-08
天线由工作于WLan频带的2*2MIMO,以及工作于GSM和DCS频带的双频带IFA天线组成,由实测的S参数计算MIMO两单元天线间的包络相关系数ECC,需要考虑它们与IFA天线的耦合吗?

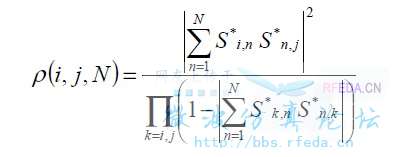

以下两个公式,第一个是仅仅有2*2MIMO天线的ECC计算公式;第二个是N*NMIMO天线的ECC计算公式,不确定应该用哪个,还是两个都不实用,因为IFA天线与MIMO的工作频带不同,希望大家不吝赐教
以下两个公式,第一个是仅仅有2*2MIMO天线的ECC计算公式;第二个是N*NMIMO天线的ECC计算公式,不确定应该用哪个,还是两个都不实用,因为IFA天线与MIMO的工作频带不同,希望大家不吝赐教
很是不懂。
你是如何测量的?
假如测量的时候IFA接匹配负载了就可以视为系统内部的一部分, 只考虑MIMO的S参数
就是接匹配负载测量的
我也有此疑问?望大牛解惑!
查东西到这,这里个公式等价的
HFSS可以直接算
这个ecc hfss怎么设置
不错,来学习。
有定论吗?不明白怎么计算
