求助一下 关于圆极化天线的组阵问题
05-08
最近在做一个圆极化天线阵 看到了两种阵列布局

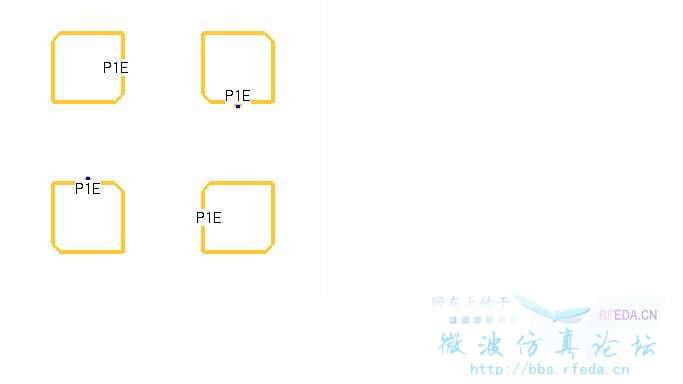

如图所示
图中P1E代表激励的接入点
阵列一中每个激励幅度相位相同
阵列二中每个激励幅度相同,相位从第一象限到第四象限依次为0 90 180 270
整个阵列是一个右旋圆极化天线,现在的问题是两个天线阵的效果等价吗?
3Q
如图所示
图中P1E代表激励的接入点
阵列一中每个激励幅度相位相同
阵列二中每个激励幅度相同,相位从第一象限到第四象限依次为0 90 180 270
整个阵列是一个右旋圆极化天线,现在的问题是两个天线阵的效果等价吗?
3Q
自己先顶一个
补充一下 那个相位是指相位延迟
我认为是不一样的 等待高手详细的分析……
不一样,馈电点好像和贴片的距离不一样,这样会导致耦合的效果有点差别!呵呵
我的感觉是应该一样 因为我仿真了一下 E面图是一样的 H面图不一样 不知道为什么 求高手
馈电点都是在矩形贴片的正中间 不知耦合效果不一样会导致什么样的远场改变呢?
方案一:四个单元同相馈电,即使单元轴比不错,整个阵列也只有在法线方向圆极化还可以,其他角度不行
方案二:顺序旋转子阵,同时加上相位控制,即使单元轴比很一般,但整个阵列的轴比估计会<1dB,而且扫描起来后也会很不错的
楼上回答的很好,第一种馈电方式组阵轴比的带宽和角度都很小,而且在均匀馈电时轴比较好,不等幅馈电时就很很差,而第二种延时馈电再各种情况下性能都会好些,但不适合组大阵,馈电网络分很复杂
轴比带宽后者较好,小编说E面方向图相近,H面方向图差别大,那是因为第一个确实是个阵列,第二个其实就是一个天线,方向图函数差了一个阵因子,当然会有差别。
明白了 看来如果我用第一种方案来替代第二种方案模拟大阵列远场方向图,大小上就差一个阵因子,这导致H 面方向图有差距,实际上它俩远场(E,H)是一样的,只不过轴比与带宽上后者好,而这个在阵因子计算的时候是忽略的。呵呵 3Q
先做出来来测试嘛,又要不到好多钱
但测试费很贵啊!
小编,做阵列天线是想提高天线性能的哪一个参数呢?
如果要做自适应天线阵,哪一种组阵方式比较好呢?
有资料表明
第二种形式下
阵的轴比带宽会宽很多
其实我也是新手 正在摸索中~~~
