本人设计的一个简单微带天线匹配电路,及其电阻设置问题
05-08

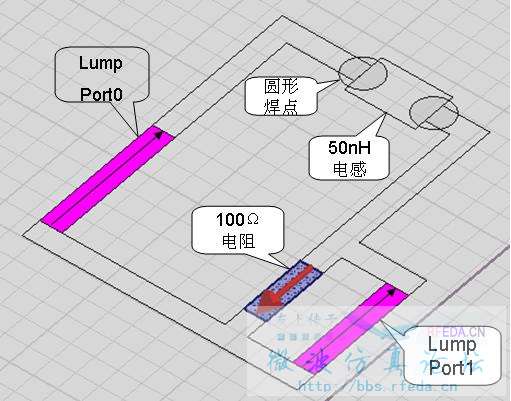

本人设计的一个简单微带天线匹配电路如下图
这个匹配电路我只用到了电阻R=100欧姆、电感L=50nH。其中LumpPort0是电源输入接口,LumpPort1是匹配后的电源输出接口,LumpPort1处接微带天线(图中未画出)。

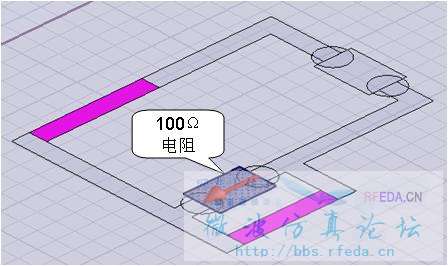

下面我改变电阻模型如下面两图所示
我的问题:虽然三个电阻我都设置为100欧姆,但仿真后的匹配电路输入输出电阻却有不小的变化,大家觉得那一个图的电阻模型最合理?
这个匹配电路我只用到了电阻R=100欧姆、电感L=50nH。其中LumpPort0是电源输入接口,LumpPort1是匹配后的电源输出接口,LumpPort1处接微带天线(图中未画出)。
下面我改变电阻模型如下面两图所示
我的问题:虽然三个电阻我都设置为100欧姆,但仿真后的匹配电路输入输出电阻却有不小的变化,大家觉得那一个图的电阻模型最合理?
前面两个的lump rlc边界是不是跟下面的电路走线重合了?
个人感觉应该是把跟边界重合的部分去掉才对
我感觉是第二个。
楼上二位说的都正确。我这图确实存在边界与走线重叠的警告。并且有重叠的时候,电阻值要比设置值要小,如果把重叠部分去掉,电阻值要比设置值大。至于RLC电阻的宽度问题,比走线宽一点,或比走线窄一点,阻值还是有变化的,
