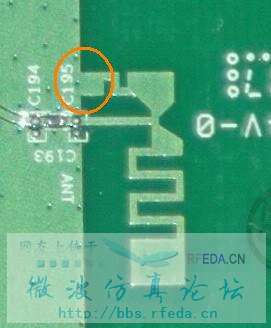

这个天线的结构...
这天线我想应该叫"PIFA"天线吧?
天线的短路点(见红圈)和地接在一起.。那么地会不会因此而和天线一起发射信号(也就是主板可以充当PIFA天线了?)?
接地很正常啊,如果是天线电流的波节点,就算接地影响也不大,而且接地可以用来调匹配。而且可以实现直流接地,避免受到雷击!
主板本身也算天線的一部份, 但是通常天線設計不良才會由此輻射, 或者是故意的
可以防雷击?学习到了
先谢谢了, 我 所说的问题是,,要是像图上那样短路的话,(天线的辐射贴片和主板的介质是一样的。),那么。其短路会不会把主板当天线了?
就算没那个短路点,主板的地板也是参与辐射的
短路是不会把主板当成天线的。主板那部分局部图看不清楚。主板只是天线的地而已,这部分可以参考单极偶天线的内容。主板那部分应该是属于微带传输线,传输线部分由于电磁场能量被束缚在微带线内,辐射部分是很小的量级,小编不相信的话,可以在IE3D里面仿真一段微带传输线就可以看出辐射的强度。为什么要接地,我个人觉得一部分是为了匹配的需要,另一部分是天线的边界条件需要。再看看有关这方面的资料吧
楼上正解,我的意思和你差不多,只不过没你说的那么详细
如果把短路点去掉就是倒L天线(单极天线的变形)
这个是典型的PIFA天线,或者说成IFA天线更准确些
接地主要是增加了天线的辐射电阻,便于和馈线匹配。
楼上的正解,其实很多天线都是接地线和馈线同时存在的
因该是改善天线的辐射阻抗的。
接地不会导致主板作为发射。
PIFA天线原型是单极子天线,把单极子天线折一下,形成倒L天线,再在倒L天线加入馈电线,就成了倒F天线.再做成平面结构,就是PIFA天线了.因此那个PIFA天线接地就是单极子天线的那个接地喽.显然这个接地是由主板构成的地,因此主板是天线的一部分,但跟真正的单极子天线的地有区别,所以主板的形状和大小会影响天线的性能参数.
