平板缝隙天线阵关于缝隙的问题

05-08

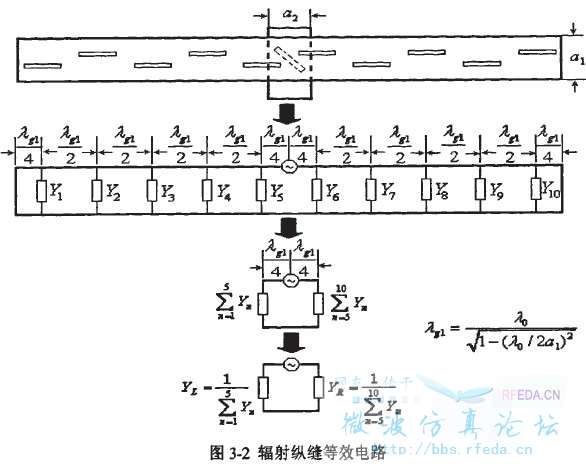

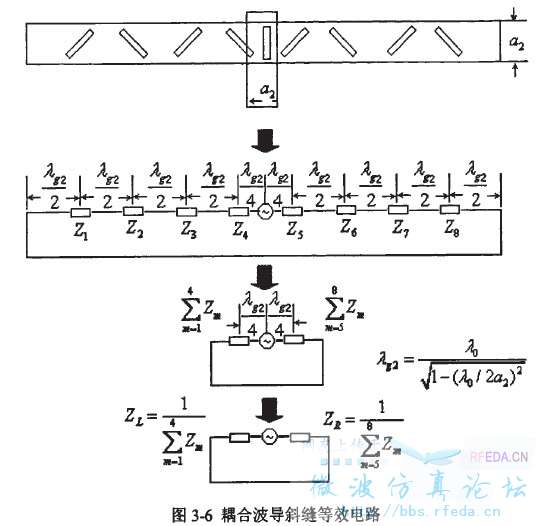

  图为一个平板缝隙天线阵耦合波导的一个等效图形,第一个图形中竖着的为馈电缝,斜缝是耦合缝,第二个图形中中心的斜缝是耦合缝,横着的波导上的纵缝为辐射缝。我想向大家请教一下:为什么图(一)中馈电缝与图(二)中耦合缝和相邻的两个斜缝中心的距离都是1/4个波导波长,而边上两个耦合缝距离耦合波导波导两端的距离是1/2个波导波长,但是边上两个辐射缝隙与辐射波导两端的距离是1/4个波导波长。希望大家指点指点,我想了很久都没想通,谢谢大家了!

因为两种缝隙的等效电路形式是不一样的,纵向缝隙飞的等效电路形式是并联导纳,所以最后一个缝隙距短路板的距离是1/4个波长,这样根据传输线的变换性,短路板到最后一个缝隙为开路,与缝隙导纳并联任然是并联导纳,对电路没有影响。而倾斜缝隙的等效电路形式是串联阻抗,最后一个缝隙距短路板的距离是1/2个波长,根据等效性,短路板到最后一个缝隙为短路,与串联阻抗串联任然是阻抗,同样对电路没有影响。所以就是这样。

楼上正解
补充一下,图一中馈那个地方,1/4波长是因为相位关系
两个1/4波长加起来是半个波长,才能保证缝隙的正常工作

谢谢你们的解答,刚刚开始,还不懂得把所学的理论用于具体的实践,谢谢你们哈

好贴,这个问题很好

学习啦!俺以前只知道波导腔体加四分之一波长,短路就变开路了。

为什么还使用这么传统的结构啊!可以考虑CTS天线嘛!

啥时CTS天线?不懂,请指教

同问,什么是CTS天线!

学习啦!不错不错!

波导CTS天线由开有横向缝隙的矩形波导组成,电磁波从缝隙中辐射出去。
