如何看Smith圆图呢
05-08

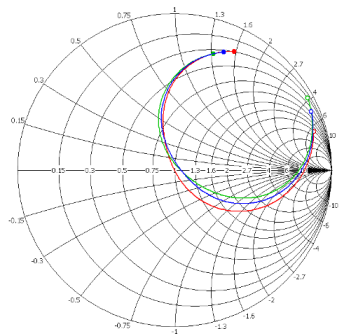

如下图所示的一个Smith圆图,有三条曲线,对应的是条缝的不同宽度,空心圆那端是低频1.5G, 实心圆那边是高频2.2G,需要看电容耦合,我什么也看不出来,谁能说说能看出什么来。红线对应的是缝最窄,绿线对应的是最缝最宽。我用指针看了看,在同一频点,三条线对应的电容,C红〈C蓝〈C绿,这能说明什么呢?
呃
好像不是块钱呢不懂得
不懂,现在正在学,希望能共同进步!
我觉得应该选红色的。在S<10dB的圆里选择包围更长曲线的参数
