问题：远场辐射方向图

05-08

本科毕设研究天线的基本特性，大学没学过这个，头疼啊
求教一下大家，非常感谢！

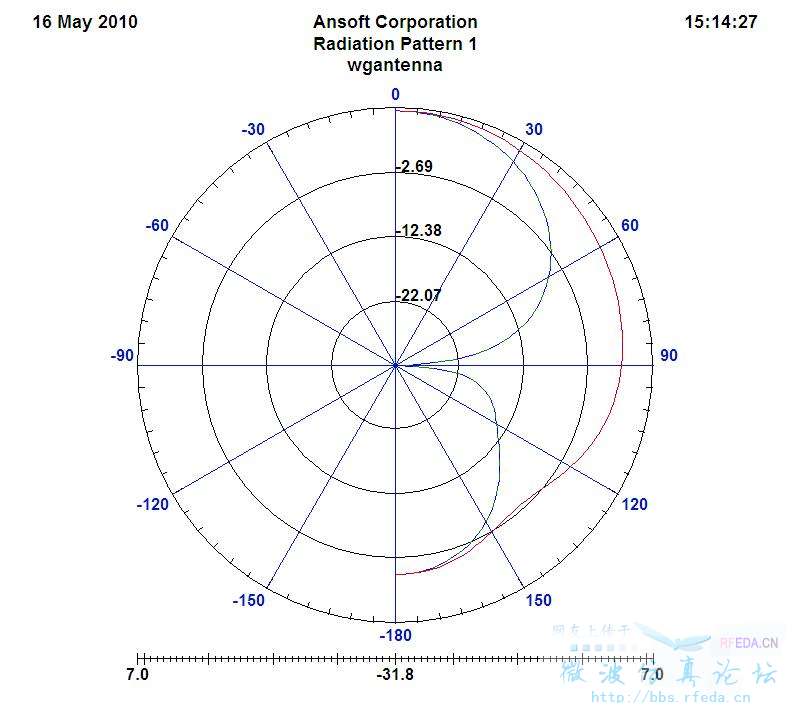

问下这个远场辐射方向图中-2.69，-12.38，-22.07都是啥意思?
还有下面的那条线上的数据7.0,31.8,7.0都是啥意思?
图书馆借了本书，也没咋讲，请大家给说明一下。

你说的5个数值表示都是一个意思，就是方向图信号强度，单位应该是dB.
7.0是史密斯圆图的最外一圈的刻度，依次类推-31.8是最中心的大小。
周围的一圈数值是角度值。
这些在一般的天线基础理论书中都有所提及，建议找本好好看看。
