3D方向图左边显示的数据是什么意思?
05-08

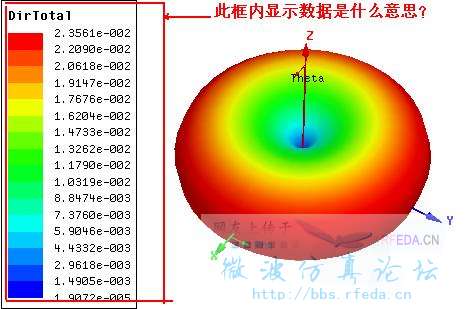

3D方向图左边显示的数据是什么意思?
这是半波对称振子的方向图,左边框内显示的数据是方向系数。以该天线最大辐射方向的场强的最大振幅为1,其余的按比例绘制而成,也就是值为1的方向就是最大辐射方向。
比如第一组:2.3561e-002,就是其电场的振幅,单位V/m,其值为2.3561乘以10的负二次方。
其余的以此类推,如有出入,请见谅并告知我!一起学习研究。本人邮箱:xiexiang48274772@163.com
谢谢楼上解答...........................
