请教一种天线的设计原理

05-08

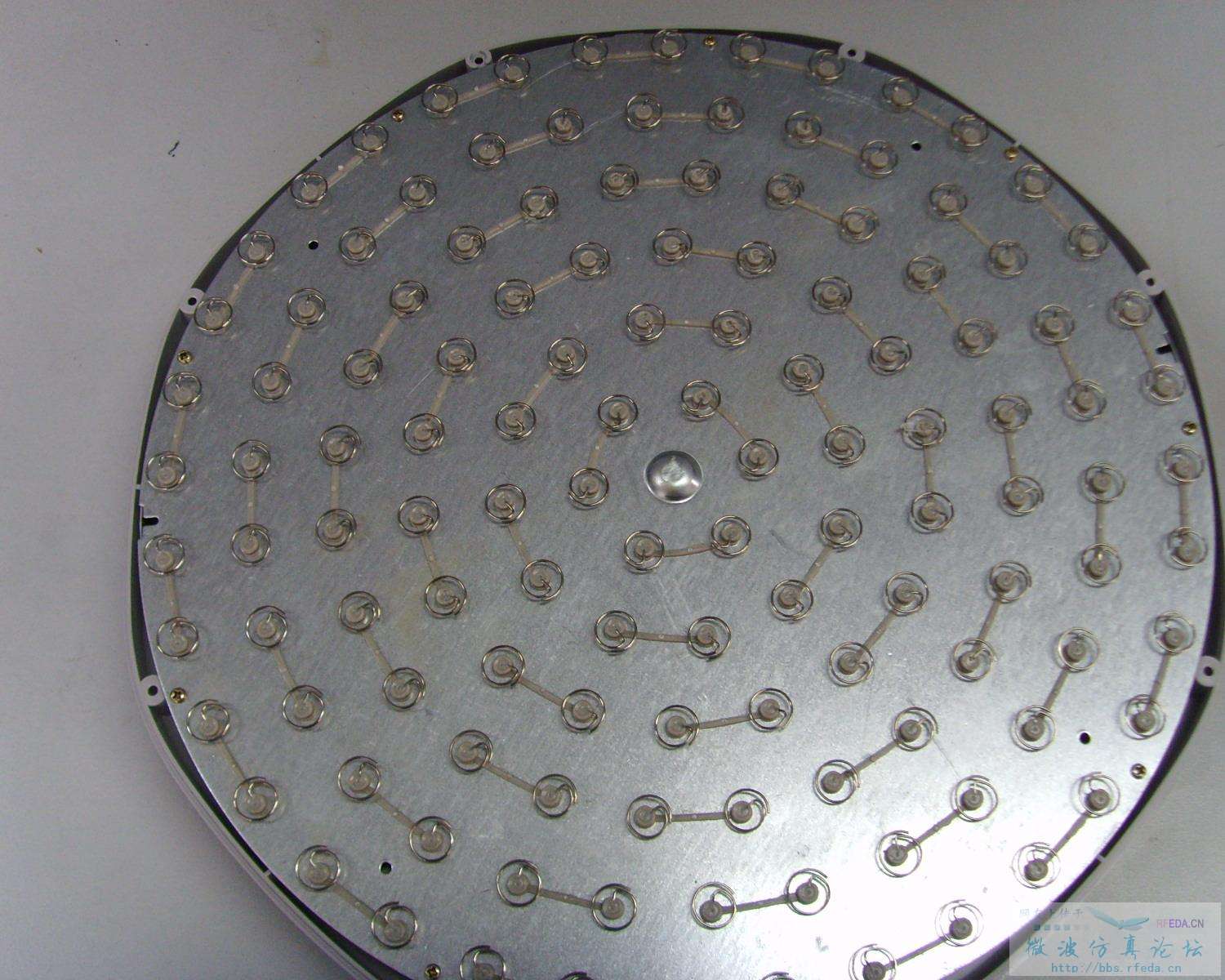

买了一个中视九号卫星的天线,拆开后如图所示,请教其设计原理,谢谢!

卫星平板,好像是叫RLSA天线,径向波导探针耦合馈电给最上层的螺旋天线单元
工作频率12.5GHz左右,圆极化接收天线,属于行波天线类型

楼上是传说中的高人,顶
国内是做廉价的,小日本有一种缝隙平板,用途和这个一样
做的很恐怖

东大做的一款卫星天线也很恐怖的说

高人呢!

一楼的是高人
特邀技术顾问。
要发多少帖子才可以到这个程度,自己算下

谢谢高人,能否说的更详细一点,感觉还是一头雾水啊。我查了一下rlsa天线,意思是径向线缝隙天线,但这个不是缝隙天线啊。要是知道确切类型就好了,可以进一步的查些资料。

螺旋天线阵列

这个天线好恐怖
