手机天线的端口设置?(非倒F)

05-08
这类模型的手机天线有人在HFSS里仿过吗?这个端口激励应当怎么加呢?

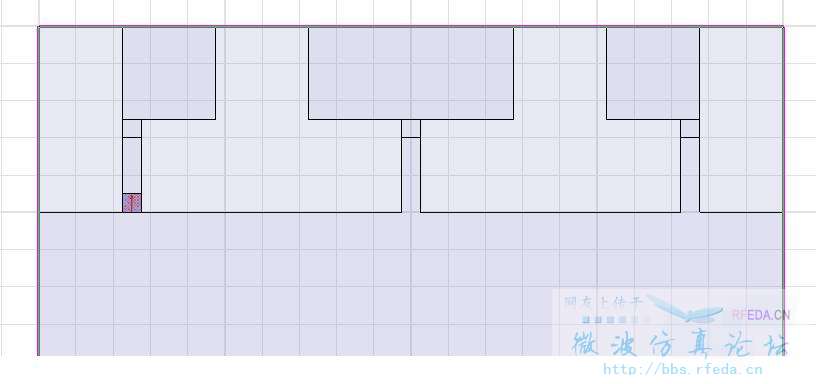

我自己建的模型如下,当做共面波导端口,但是得到的结果跟paper上完全不一样,是不是端口设计错了?

看不到图。传附件算了



  • feichanggangxie

    很明显,用lumped Port嘛

    这个用LUMP馈电比较方便
    要不把Paper也传上来看看,有点意思

    看过类似的天线, 好象中间是feed, 两边是short,
    期待上传paper

    个人分析:
    该天线所在区域做了净空处理,即天线区域没有ground。馈电的截线正下方没有ground,换句话说,并没有形成微带线传输的结构,所以采用波端口是不恰当的。应该采用集总端口才合适。

    magicsissy,仿真软件使用进步神速嘛,呵呵


    用lump port
    话说,我做过的天线基本都是用lump port做的激励

    我也不清楚哈,期盼大神指点!

    请求大神指点!
