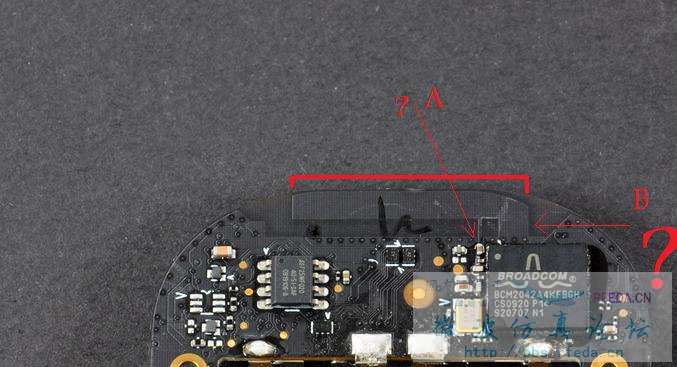

下图是PIFA天线还是MONOPOLE天线？其接地角在哪里？

A点我估计是馈电点。B点是短路针还是天线?哪里开始算是天线，那里开始算是短路点?短路点接到主板后，主板算是天线吗?
随便问下，天线接地有什么用处呢?接地后，天线的电流流到主板处会不会对主板有什么影响?
如果没有影响的话，那么，像我发的那张图一样，短路点（不知道是不是真正的短路点）接到主板后，主板会不会变成天线?

主板也是天线的一部分...板的长短,大小对天线性能也是有影响的.B点就是短路点,其实如果计算天线长度的话就是那一个横条,其他的长度不能算上去的啊.因为pifa天线的馈电和短路点可以长一些,也可以短一些！性能不会相差很大.

恩，先谢谢你的回答。
据你所说的“主板也是天线的一部分。”，这是不是意味着主板是天线了?也就是说主板可以当作天线用（收发信号）?那么，为什么PIFA天线还要弄个所谓的"倒F型"上去呢?直接馈电给主板、在旁边弄个短路不就行了吗?
还有就是，如果用手挡住主板的上部分的话，天线的传输距离会不会缩短?
（比如例图是一个鼠标，天线在鼠标最后，如果手放在鼠标上的话，传输距离会不会大打折扣?）
谢谢

感觉是ifa（inverted F antenna,倒F天线)，不是PIFA（plannar inverted F antenna平面,倒F天线）。理论上ifa的带宽比PIFA窄，我只是看书。
antennamagus评估版有这种天线的模型吗，用起来很简单

感觉B是接地的，A是馈电的。

电路板的上层其实也是导体，所以在仿真的时候都是把电路板当做ground，pifa天线要比电路板高上几毫米

www.antennamagus.com有评估版下载，能用的天线模型有限，还好有IFA的

monoploe天线下面不能有地，因为没有底所以return loss要比pifa低很多，但sar会比较高

先回复这些，要工作了，为了赚分竟然不停的回帖子，很浪费时间，我以前在论坛只看不说。不过互相交流，互相学习，不能只进不出

如果我的回复对您有帮助，请您给我加分，我好下载

恩、还是有点不懂。巨你所说的那样，主板上部分是指大概到那个位置?还有就是，如果像我发的那张图一样，天线和短路角连接在一起、这样一来主板会不会变成天线?

还有就是、短路角从哪里开始算起?哪里开始不算天线?。请大家帮帮mang、本人想了很久了、就是在这里打上一个大问号！谢谢

刚接触 学习以下

PIFA天线可以看做dipole(偶极子），feed的两端是2个臂，一个臂是地，另一个臂是pifa+短路片.所以就有PIFA的长度近似为波长的四分之一谐振，其实就是对称阵子的四分之一谐振。

应该是地面的长度（Lg）+PIFA的长度(La)近似为半个波长谐振。这个近似，实质是Lg-detag+La+detaa=lbd/2

Lg-detag是地面上电流分布的长度，一般Lg>>La，所以地面有一些区域（长度大约为detag)电流为0，那么非零电流的长度为Lg-detag，这部分电流是地的辐射电流，可以认为是对称阵子的一个辐射臂。关于电流分布情况可以在hfss或ie3d中plot出来。观察电力分布就能比较直观的看出天线的辐射情况

对于电流分布的用处很大，比如pifa有长度不等的几个臂实质激励不同的谐振频率。如果你的天线有GSM850/900/1800/1900等，你可以单频计算各个频率，然后画出各个频率的电流分布（矢量、幅度都可），你可以看到频率为850M时电流主要集中在最长的臂上，1900时又在另外的一个臂上

当然地上也有电流也是辐射的部分，地上的电流也可以画出来。你可以观察地上电流分布的长度（我上面记作Lg-detag)和patch+feed电流分布的长度（La），加起来的长度就是谐振波长的一半

为什么pifa的电流长度为La+detaa呢?detaa从哪里来的呢?因为Pifa 有末端分布电容效应，就是导体的边界的电流不是零，那么如果天线长度再加一个detaa时，这个长度为Ladetaa的导体边界电流就是0了，所以偶集子的这个臂长为La+detaa

Lg+detag+La-detaa是偶极子（地和Patch以及short）谐振波长的一半

很多资料都说pifa天线要考虑地，把地当做偶极子的一个臂的是
Jaume Anguera etc,ENHANCING THE PERFORMANCE OF CHANDSET ANTENNA BY MEANS OF GROUND DESIGN
好像是会议论文IEEE2006.
如果弄不到这篇论文可以跟作者要，一般作者都不会拒绝。我曾经跟Harington要了一片年代很久远的论文，他老人家没有电子版，慷慨的通过邮局寄给我

IFA天线来的..

个人认为是IFA天线，A馈电点，B短路点，根据传输线理论终端开路的传输线经过1/4个波长的变换后，相当于短路点的状态，所以短路后天线尺寸由1/2波长减小一半变成1/4波长。地应该不算天线的一部分，不过对天线性能可能有一定的影响，没有研究过。

这个天线是板载的蓝牙天线，A点是天线的馈电点，B点是溃地点。根据1/4波长的计算。主板的长度也不能低于32的样子。这样会影响蓝牙天线的性能。至于上面横这的走线是蓝牙天线的走线。

来看看，。

我是做手机天线的，显然A是馈电脚，B是接地脚，典型的IFA。关于手机天线的理论，没有很正统的。我本人经过长期的思考和摸索，还是认为，天线谐振可以应用传输线原理思考，天线辐射可以应用对称阵子理论思考，只是该对称阵子一个臂为1/4波长，即天线，而另一个臂为随1/4（900频段）或1/2（1800）或更长（蓝牙）。

111111111111111

看看的啦。

B是接地的，A是馈电的

这整机性能估计很差啊，天线就在芯片上方
