如何增加天线中心频率处的回波损耗?
05-08

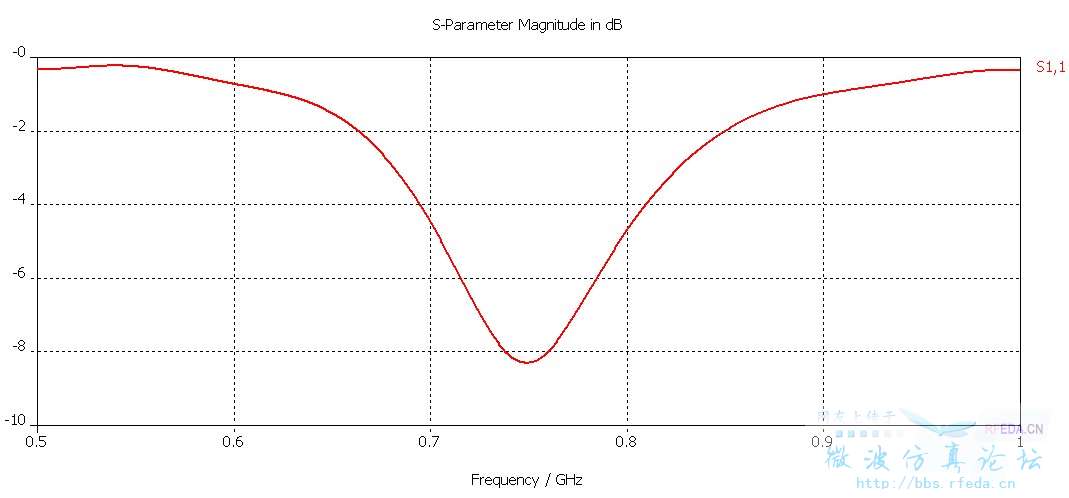

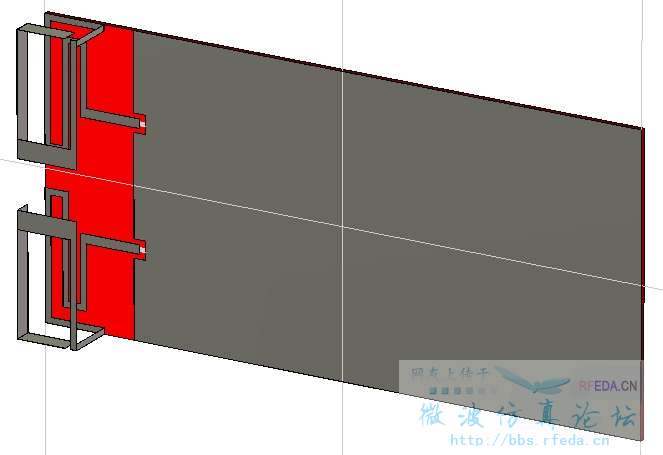

天线结构如图1所示,是LTE频带(746---787MHz)的Monopole型MIMO天线,目前的仿真结果如图2所示,中心频率处的S11仅为-8dB左右,通过Smith圆图得到在该频率处天线的阻抗为22+j*7.9,有没有什么有效的方法可以调节天线的阻抗,以使得其与端口差不多匹配,仿真软件为CST,端口采用离散端口,先谢谢各位了
大家给点建议,如何能够降低回波损耗?
小编可以把smith chart上传来看下,只有中心点的数字没法看匹配呃
改變一下天線的線徑,可控制實部組抗.
改改线粗细,还可以加点匹配快,不行就加匹配电路,。
请问这种立体结构的天线应该如何加工?
设计的时候就没想好实物要怎么做么……?
调这种monopole天线,加匹配电路应该比较好实现。难度不是很大
史密斯图要是找匹配点的话,可以只看中心频率点吗,只要中心频点在匹配点就可以行吗?
加工可以考虑PCB板加金属支点。
