一个电流巴伦的问题

05-08
[upload=1]

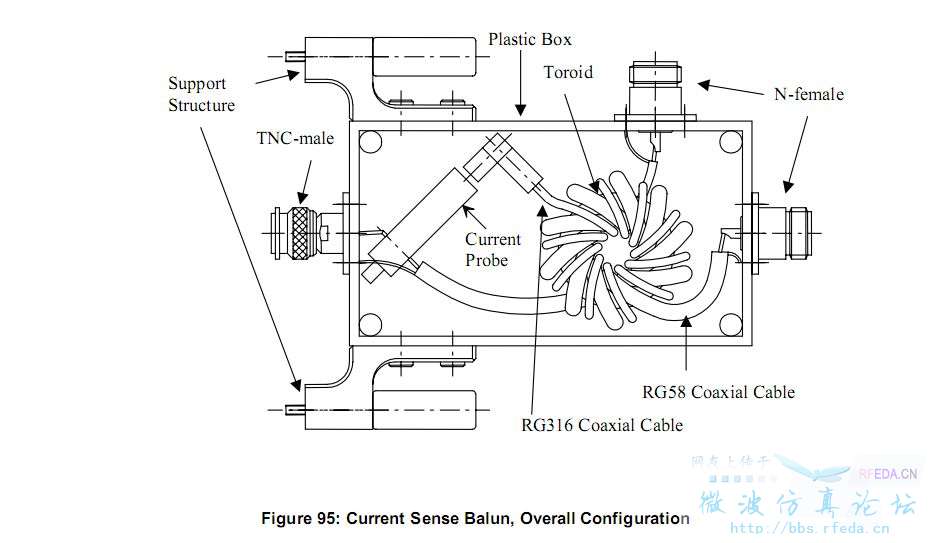

如图所示,请教这种巴伦的大致原理是什么?我没见过这种形式的,希望能看懂这图的朋友帮忙分析下。
其中 Current Probe 为Tek的CT-2型,电流探头。


对讲机频段用的,天线阻抗转换器,

非常感谢楼上的能回复。但是,这个不是对讲机上用的。
经过,查找资料确认,此为测试电流的一种巴伦,在原巴伦的基础上,磁环上又加绕了连接电流探头的同轴线,而左侧TNC头处,RG58的同轴线穿过电流探头的测试孔,实现电流测试功能。

这个也就是普通的巴伦增加了一个电流检测功能,用来监控发射功率的大小!
