请问 微带天线的E面和H面

本人小菜一个，想请教一下大牛，对于微带天线他的E面是不是theta=（-180 180），phi=90 的那个平面，
而H面为theta=（=180，180），phi=0 的这个面? 我是在一个hfss实例中看到别人这么设置的。请问对吗?

那种设定只是设定扫描范围的方式....
theta=（-180，180），phi=90  =E-plane
theta=（-180，180），phi=0    =E-plane
只是看的phi角不同罢了。
H-plane 应该是phi=(0，360)，Theta=90
上述还须搭配你天线对应到的座标轴是否和课本一样
在课本中，天线都是直立的，要注意，在HFSS中画天线时，有些人是画横躺的，那这样你天线的座标轴就无法和一般课本对应了。
看电流走向来判别也是可以，一对导线，其两条导线的电场与磁场分布图，想像一下就知道了。

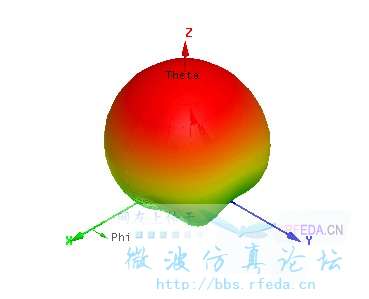

我的3d图是这样的。如果按照楼上说的，H面不就是一个圆了么?

关注中
我也弄不明白

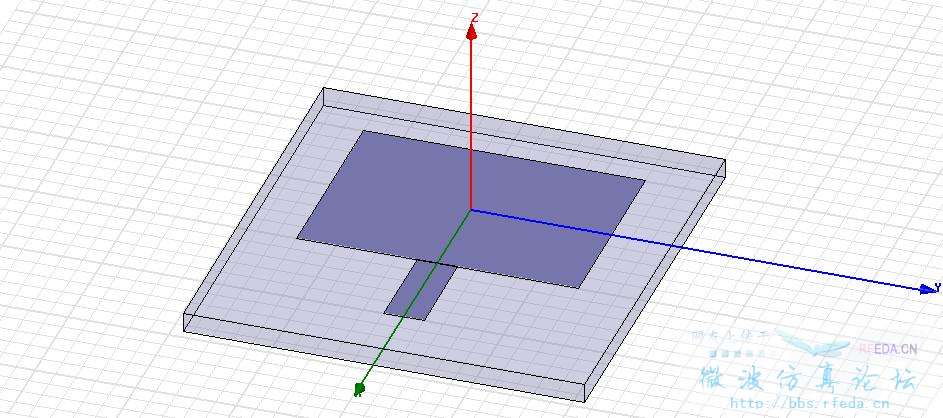

E面是电场矢量方向与最大传播方向所在的平面，H面是磁场矢量方向与最大传播方向所在的平面。如果是微带天线的话，像是附件那样的话，E面XOZ面，H面试YOZ面。

举个比较实际的图片当例子

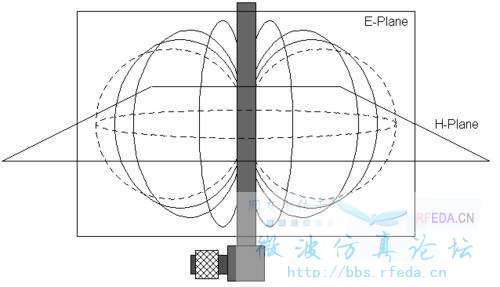

图一是一个站立式dipole antenna的应用，而yagamil大大所show的3D苹果图，也是这种类型。

E跟H plane 在图内都已经标示的很清楚了，其中一点要注意的是，他的画法跟一般教科书的是相同画法。而且会看到有很多的E-plane?

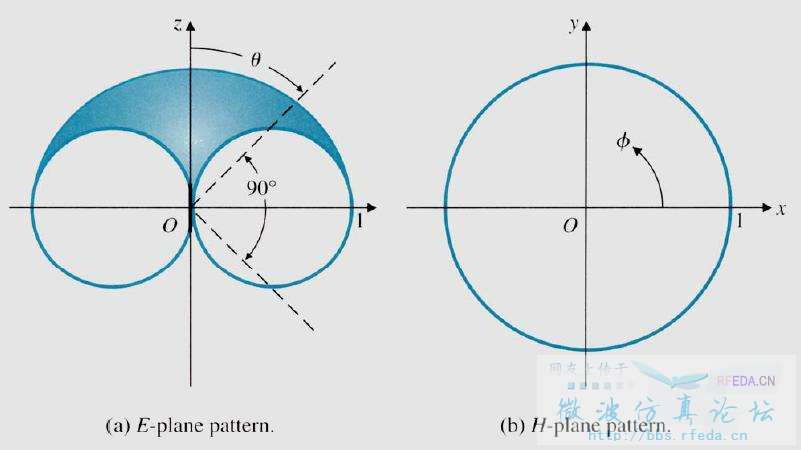

为什么呢?因为这样加起来才能构成一颗圆圆的苹果阿，比如说D K. Cheng的教科书即是。如图二

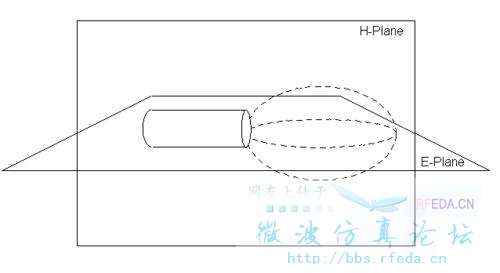

图三是一个横躺式dipole antenna 的示意图，他跟xdxtw大大所分享的patch antenna 的绘图与座标轴对应均相同。

在这里强调的只是坐标轴对应问题，不同的摆设与不同座标轴的定义，你的E-plane、H-plane设定就会不同。
虽然在教科书中，有这么一句话：画E-plane时，令phi角不变(看是要0度还是90度还是180度或是270度....等等)(小编的问题就在这搂)，而画出归一化的场强度对Theta的变化图。画H-plane时，令Theta=90度固定，而画出归一化的场强度对phi的变化图。
只要明确知道天线与座标轴的对应关系，就可以找到Theta角与phi角的起始点。

真的很谢谢大家的帮忙

E面XOZ面，H面试YOZ面。?
我咋觉得E面是xoy面呢

电流不是xoy面吗

我也还是搞不太清楚

这种贴片天线的辐射是xz平面内的线极化，其最大辐射方向垂直于天线平面，所以E面是xoz而不是xoy..

E面是XOZ,H面是YOZ
由于馈电端口在沿X轴上，贴片等效为平行于y轴的两个缝隙，而电场沿x方向，所以磁场沿Y方向。根据E面H面的定义，就知道了

不太明白。

4楼的侧馈微带天线的3D辐射图不是应该是2楼所示的差不多吗?那照1楼说的H面不就成了xoy面了吗?

12楼正是我想问的问题！
如果按定义：H面是磁场矢量方向和最大辐射方向所形成的面。那么按照1楼的说法，以2楼的苹果图为例，H面（Theta=90°，Phi=0-360°）应该是XOY面，但是这样的话H面并没有通过最大辐射方向（Z轴方向）。这样岂不是矛盾了?
期待大家的帮助！

顶起，谁来解答一下我的问题，谢谢了

同意三楼的的

E面和H面跟电场方向、磁场方向、最大辐射方向有关，一个已经建立好的模型如何确定E和H?一直没弄懂这个问题，关注中

既然是已建立好的模型，就可画出辐射E场及H场，和E场平行的就是E面，和H场平行的就是H面。
只是这只能对简单的天线做这样的区分，对一般的小天线而言，E场、H场分布都是乱七八糟的，很难区分出E面H面，也不太有意义。

顺便学习下 有点混乱

你觉得最大辐射方向是z轴吗?要是z轴的话，如果xoy面试E面 它如何经过z轴呢?

可是有的教科书和论文中提到E面和H面的公式都是关于theta的函数，也就是说phi是定值，有的说phi=0时是E面，phi=90时是H面，这有怎么理解呢?麻烦您给讲解下吧 谢谢

你说的H面 应该是phi=(0，360)，Theta=90 d_&R>GmR$
那这样它是如何通过它的最大辐射方向z轴的呢?很纠结这个问题
谢谢

学习学习！

应该看电场的方向

这个问题怎么解释的这么乱呢?

这个解释是对的
