E-theta和E-phi是怎样理解的?

05-08
E-theta和E-phi是我们平常所说的E面H面吗?
不是很理解,欢迎大家讨论。

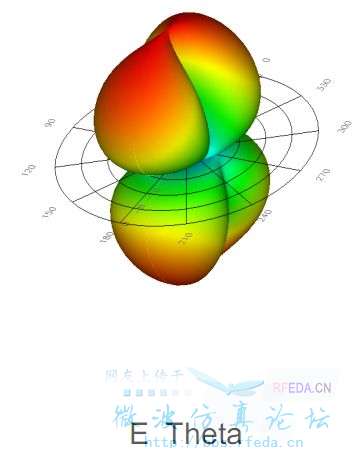

附图是我查到的偶极子天线的方向图。




  • 其实它分这么细,我一直都不明白几个的区别,不知道这两个参数和我们需要展示的参数之间的关系

    theta 和phi 不是有方向么(好像很多地方的球坐标系都有画这个方向的吧),这两方向刚好是垂直的
    他们和传播方向r也互相是垂直的。
    反正算天线能量的时候,要 E_theta^2 + E_phi^2 加起来才是总的 E能量的!
    和E面H面是不同的, E面是激发的那个电场线重合的那个面, H面就是激发的那个磁场线重合的那个面。

    E_THETA
    E_PHI 就是 电场的两互相垂直的分量而已

    对E面H面的理解,查一下WIKI上面的英文定义,很好理解的

    一直认为E-theta和E-phi是E 在theta和phi方向的两个分量,类似Ex,Ey,不过采用极坐标系而已。Etotal^2=E_theta^2 + E_phi^2

    同一平面内给出theta和phi方向的电场方向图怎么解释?

    同一平面给出theta和phi方向的电场方向图怎么解释?

    我也感觉应该是电场在两个方向的分量,天线在远场也只有Theta和Phi分量嘛。至于liujianchao提到的同一平面给出Theta和Phi方向的电场方向图,我也很不解,但好像真的看到有论文这样写。

    同一平面是指用sine space 画pattern 吗
    那应该是在这个平面上每个点不是都有一个矢量电场吗,分解到theta,phi两方向,分别画出来。

    嗯,是不是极化的问题呢?

    天线书上倒是有这么一说,但是不太理解其物理含义

    为什么没有高手做决定性的说明、?

    大小:
       E_theta^2 + E_phi^2 = E ^2
    方向:

           E_theta 正切于 theta 的运动方向
           E_phi  正切于 phi  的运动方向
           E_theta,E_phi  同时垂直于r的方向,也就是波的传输方向
