这是什么天线
请大家帮忙分析一下!
怎么没人回复?

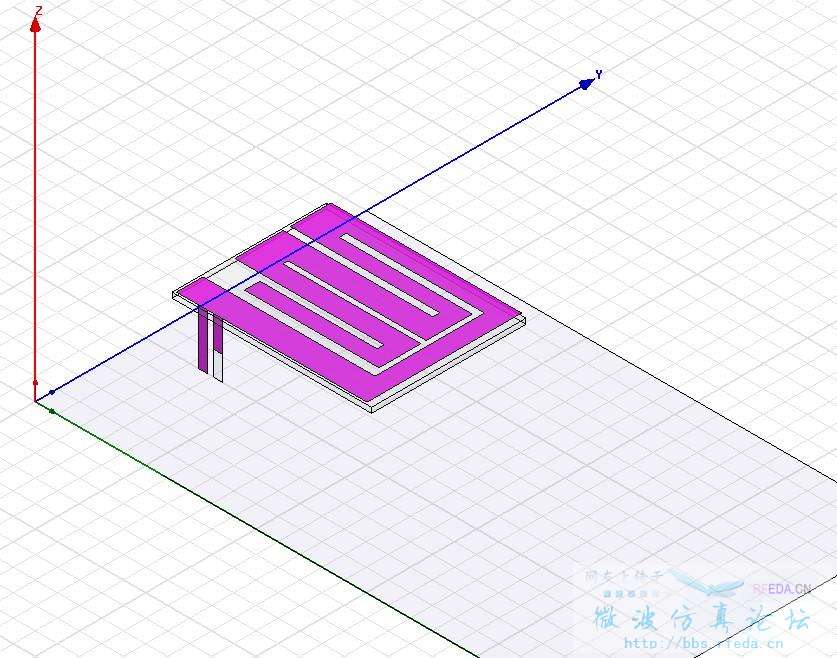

我先说说自己的分析:个人认为这是一个单极天线,天线与PCB之间有一定距离,正下方没有地,而是通过同轴电缆与PCB的地相连。在用HFSS仿真时,驻波很大,不知道是不是模型建的不对,望大虾指点同轴馈电建模。急!....................................
pifa 天线了,地和短路点,馈电点
同意楼上的,哈哈!
那么用HFSS仿真时,短路点和地之间,馈电点应该怎么处理呢?
下面黑色的东东是什么?pcb板吗?这是什么频率的天线,,,天线驻波可能不怎么重要,有的手机天线的驻波会做到3或者4.。他们主要看OTA
测试结果。
短路点直接和地连起来,并和同轴外导体相连
馈电点接同轴内导体
我感觉这个也是个pifa 黑色的大盘子好像做地了

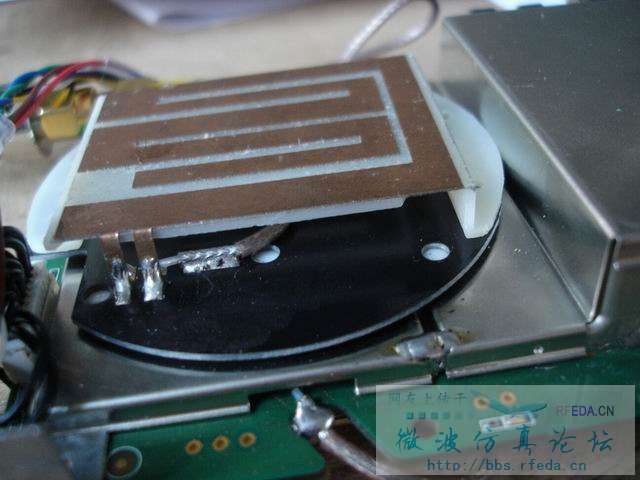

黑色的部分不太清楚,我想可能是介质吧,上面有铜皮,天线feed pin和short pin分别焊接在那两块铜上,同轴馈线焊在和feed pin链接的铜上。天线频率400M附近。天线下面的PCB都加了屏蔽。
我见的模型,不知道对否。请高手指点..........................................
PIFA天线,搜一下网上很多的资料。
那么这种天线的方向图大概什么形状?
小编的好像是GPS卫星定位天线,黑色盘子做地了。
400M的卫星定位天线?
另外,看着就不像圆极化的,还用作卫星定位?
黑色盘子做地,那么在HFSS仿真的时候地的尺寸是用黑盘子的形状尺寸吗?
PIFA天线的地的大小和形状对天线影响很大,所以还是需要相同尺寸建模!
典型的平面倒F天线
有一点不明白,黑色圆盘没有接地,他怎么做地呢?
黑色圆盘上总共有三个焊盘,一个接同轴的外皮,一个接feeding pin,另一个接shoeting pin。只有一个焊盘接地,就可以认为整个黑色圆盘就是地么?
多頻帶 PIFA ,
这个是什么产品?
天线的类型也可以根据产品所使用的频段来确定!
430MHz左右吧,是解调器上的天线
pifa 天線為主,
黑色圓盤為地,上方蜿蜒金屬面為天線,左邊柱子為輸入端,右邊為短路棒。
個人認知,不知是否有誤
