问个关于收发隔离的问题
05-08
发射机工作的同时,需要对外来信号的检测,在经天线耦合的信号中检测到外部的信号,有没有什么好的办法,请高手帮忙。
是同频就用射频开关,异频就用双工器。
但是我需要在发射的同时,进行对外部信号的检测,当检测到外部信号的时候,才关断发射机,打开接收机。现在给我的困扰就是如何排除掉经天线耦合进来的发射功率,检测到外部的信号。

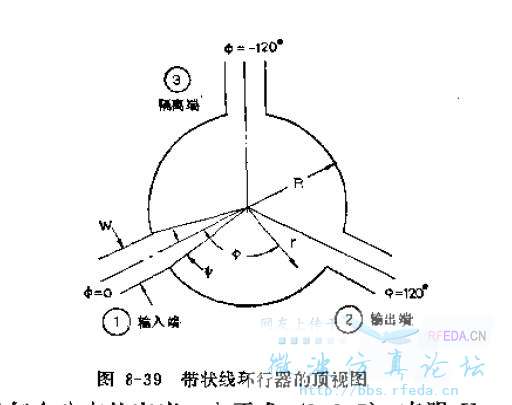

用环行器就可以吧,这应该是环行器的基本使用吧
发射从1端口输入,2端口输出,3端口为隔离端;
接受从2端口入,3端口输出,1端口为隔离端,这样问题就解决了
使用环形器是很简单的收发隔离,现在我的问题是同发同收的情况下让接收机排除到耦合进接收机的发射功率,检测到外部信号,单纯的环形器只能是收发分开,不能同收同发,也无法在所收到的信号总排除自身耦合信号,检测外部的信号。
