5.8G天线的馈电网路结构

05-08

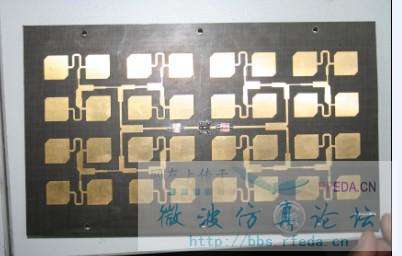

大家看看这部分馈电结构,为什么做成了不同阻抗?这是4*8=32元阵中的4个元。


不知道这个天线的方向图是怎么样的,还有8个子阵是怎么排列的。
这个馈电网络有可能就只是一个阻抗匹配
还有可能是为了控制阵元的激励幅度和相位,从而降低旁瓣或者改变波束指向啥的。
没做过这个,猜测一下,还请真正懂的大侠解答。

但是不知道是基于什么算法呢?

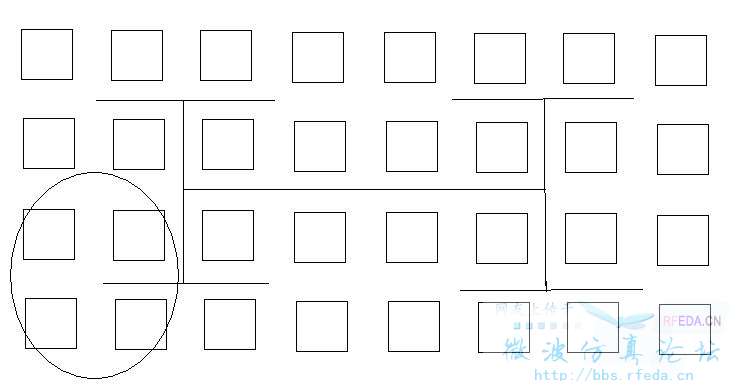

照片太大,不能上传,这里给个示意图吧


搞了个截图


不知道小编说的算法指什么。
不等幅微带功分器可以通过不等宽的微带线来实现(中间那个1分2),记得看过一篇论文,可以实现任意幅度的微带功分器。
相位的控制应该是改变微带的长度实现的(上下两个功分器)。
刚看到你的图片
应该是俯仰方向图上有幅度加权,即俯仰方向图的旁瓣应该低于理论值的-13dB左右
水平方向有相位差,所以水平方向图的指向应该有所偏移

比如,不等副馈电以多大比例馈电呢?可以用任意比例吗?

不等副可以有多种形式,比如经典的 泰勒分布、切比雪夫分布等
当然这个天线就是中间两行高,上下两行低的锥削分布,】
具体分配比例就只能是按需分配了,主要是平衡增益和旁瓣
可以随便拿个仿真软件仿真或者自己计算电场分布和方向图的关系

圓形極化波 但線路太粗 旁辦太大

你做过泰勒分布吗?如何保证每个单元的电压值是泰勒分布的系数?通过阻抗的大小吗?还有在直线泰勒分布阵中,如何实现呢?最近在学习泰勒分布的直线阵。

你是根据实际测试经验,还是做了这个仿真,还是推测呢?

大体就是根据阻抗 大概算出对应贴片宽度 然后仿真优化
阻抗匹配很难搞 个人觉得

这个有点像整流天线的阵列结构吧?
如果设计这么多单元就是为了优化旁辦是不大材小用了,
最近刚在看整流天线rectenna,不知小编研究的是不是这个东东,有机会讨论一下

不是整流天线,是高速公路的ETC天线

不等幅馈电,根据天线方向图指标,计算的阵的幅度分配啊

简单幅度加权啊

这个方案并不好
馈线对天线的影响太大了,会恶化方向图

fu du bu deng a

我以前做过5.8GHz的天线,我来解释一下。
首先,阵元是右旋圆极化的。左右相邻阵元180度反向排列,在通过馈电的相位差180度,保证阵元同相馈电。水平和垂直方向馈电都做了幅度切削,为了降低副瓣。

是呀,是在加权吗?另一支路线宽好宽,我也不太明白


正解

学习一下!

个人感觉是功分兼移相网络!

好像是2阶量化幅度加权圆极化阵,估计副瓣在-20左右吧,没算。估计的。

喜欢这个图

圓形極化波 但線路太粗 旁辦太大
patch 都相同,所以頻寬會不夠寬
