一个阵子,求指点,附图

05-08

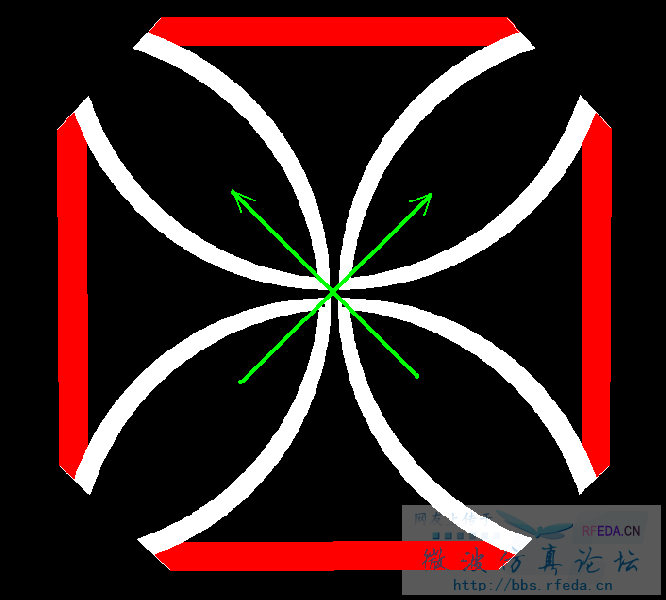

图中白色部分构成绿色箭头所指方向的交叉的两个半波阵子
红色部分所起得作用是什么
设计者当时加红色部分出发点又是什么
请大侠们不吝赐教!



怎么没人回答啊
我先说我知道的吧
据说红色的部分的作用是提高阵子辐射的对称性
不知道大家对这个说法怎么理解啊?

建一个仿真模型,看一下电场分布,这种方案是有特点,大家一起讨论学习

难道这就是双极化吗,极化角度于地面有45度角度。
有些文章专门谈45度角的好处,不过我没仔细看罗。
这个是不是一个patch antenna,dipole镶在patch上。
然后这是个俯视图,电场的传播方向是由这个面向外的?
需要详细的介绍才能了解它。

红色的是什么材质?
白线又是什么呢?

其实交叉dipole的天线图就是非常对称的了。
根本不需要加什么红色的板子来增加对称度呀。
红色的部分如果是反射板子的话,不知道高度(厚度)有多少,
估计是来反射电磁波的,不希望能量向4周发散,还是希望想前发射,
使能量更集中吧。
我只是凭空猜,你这图是哪里来的呀。
希望高人来解答,同等。

四分之波长的短路枝节,用来平衡末端电流

这是魔比振子吧?不懂啊

6楼说的正确。
