请教一个天线的馈电匹配

05-08
大家好!
最近看了一篇可调天线的文章,其中馈电的一部分没有弄清楚其作用。还请教各位帮忙解释,不胜感激。

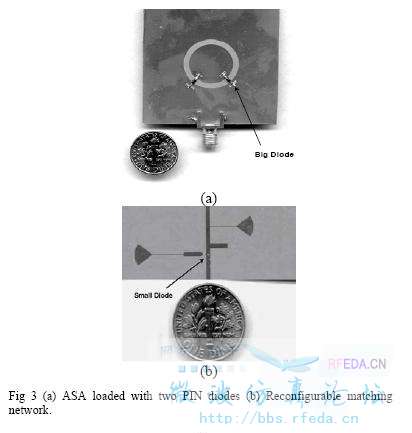

天线是一个方向图可调的天线,radiator是一个圆环槽,通过加两个shorting pin来改变其方向图,但是在切换的时候馈电的匹配也要变化,于是有了(b)图中的匹配网络。其中的stub是用来调节50 ohms匹配的,那旁边的扇形是用来做什么的呢?


是不是微带电容。

可以调谐阻抗并展宽带宽

应该是接地

能够具体的说一下原理或者什么时候应用吗?谢谢

也想关注一下!

扇形是 RF 开路,  即可以把一定范围的波打回,  又不影响微带线50欧姆匹配

開路端?感覺有點增加頻寬意義

是不是滤波器的作用呢?

是一个宽带1/4波长线。

拉姆塞原理
当天线的几何尺寸取决于角度时,天线有很宽的带宽

学习了,飘过

感觉图片不怎么清晰//小编有清晰点的不?

扇形终端应该是呈容性的,与它连接的微带线很细,呈感性,等效到电路上应该是LC谐振回路,用在这里可能是用来调谐输入阻抗,从而展宽阻抗带宽的。
