以空气作为介质的微带天线怎么制作?
微带线的介质和贴片的介质都是空气。有没有人做过。
多谢。
没有做过,我也想知道,谢谢!
帮顶一下 我也想看怎么弄
有一种做法是用泡沫材料做介质,介电常数略大于1。贴片和微带线用金属箔制作好之后粘在泡沫材料上。或者用很薄的单面介质板制作贴片和微带线,下方用泡沫材料支撑。
一般是用很薄的覆铜薄膜来光刻微带线,低下用支撑空气介质来形成微带传输
空气微带一般用铜或铝做天线和馈电网络,设计方法跟普通微带天线差不多,不同的是,实现的时候,空气微带得用塑料柱子或其他东西支撑,以实现想要的空气介质厚度
多谢各位,大概知道怎么做了。
用介质螺钉固定或者用泡沫代替空气都可以
铜箔的厚度有尺寸要求吗?
能告知一下吗?
应该仿真的时候就把厚度确定吧
其实跟用介质的微带天线没有区别,就是把介质的介电常数改成1而已。

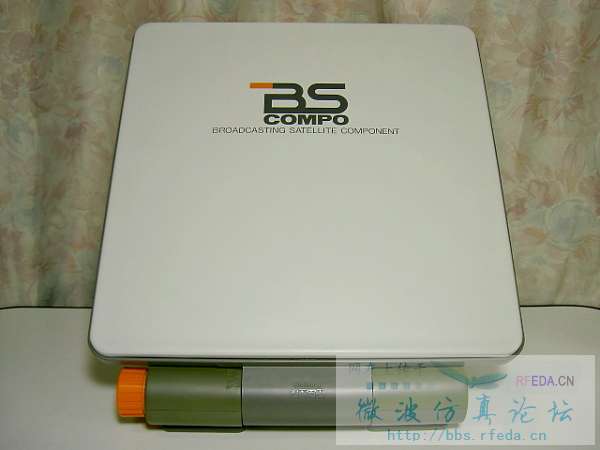

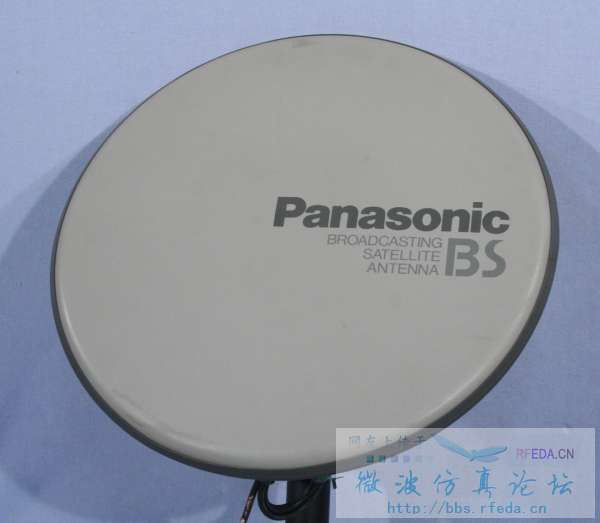

这种天线10几年前在日本已经很多了,人家早就停产了, 国内还不知道怎么做! 我手上有几个这样的日本天线, 想研究的可以联系我, 1500元人民币一个, 我也是这个价格买来的。 [upload=1]
[quote]引用第11楼qxjdyx于2009-09-12 11:56发表的 :
这种天线10几年前在日本已经很多了,人家早就停产了, 国内还不知道怎么做! 我手上有几个这样的日本天线, 想研究的可以联系我, 1500元人民币一个, 我也是这个价格买来的。
如果频率较低,可以用小型的介质柱塑料柱支撑,柱内拱罗纹;频率较高的时候,估计就只能用整块的泡沫材料作支撑了.
把12楼的老兄轰走吧,这种人看着就感到恶心,国内人怎么了,你会做怎么还花钱买?发的两张图我是怎么也看不出来什么地方是用空气作为介质的天线,最好能撬开给我们看看,呵呵.不撬开给我们看就是骗子.
