喇叭天线脊的画法？

05-08

其中A=1.15，C=0.01261，K=0.014
请问如何在HFSS里画上述曲线的图形?

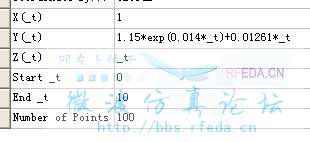

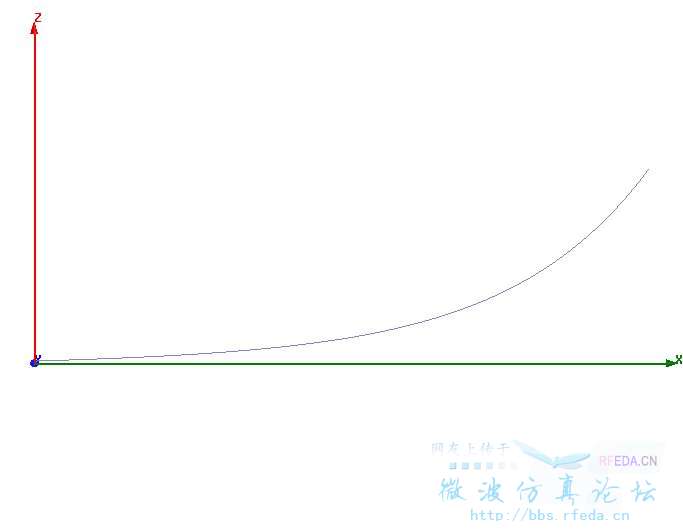

我在HFSS里输入如下，发现只是一条直线

问题应该出现在指数的表示上，请各位指点一下！谢谢！

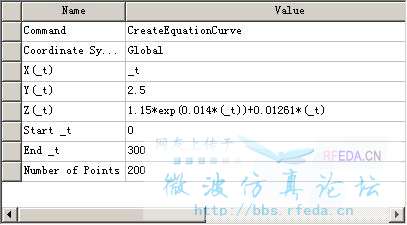

1. 按你所提供的方程脊间距为2.3mm；
2. 假设喇叭的长度为300mm，也就是End_t=300mm；
3. 脊的厚度为5mm；
4. 1.15*exp(0.014*(_t))+0.01261*(_t)中的0.01261*(_t)决定喇叭的口径，你可以将0.01261设为参数以达到你的喇叭所需的口径；
5. 其余的按你所设数据输入既可。
