求助一个问题啊:不知道有没有知道频率扩散这个词?
05-08
最近在做老板接的一个项目,负责设计一个双频带平板天线
。设计好让老板过目时,老板问了一下我设计的天线的大致参数后说我的双频原理是应用了厚度很大的介质板下的频率扩散效应,这个很拉风的名字直接让我晕了
。于是我就想上网查查相关资料,可是无论百度还是谷歌都查不到,包括学校图书馆里的资源也木有
。这种情况下我在对我的听力报有信心的情况下,只能来这里求助了
。哪位高手知道这个该死的频率扩散效应的,请帮帮在下啊。有资料的给资料,有链接的给点链接,要不回贴时多打些字说说清楚也行,在下不胜感激啊!
。PS:据老板说话的意思好像这种效应只在介质板很厚的情况下才有,而且高频下比较明显。
。设计好让老板过目时,老板问了一下我设计的天线的大致参数后说我的双频原理是应用了厚度很大的介质板下的频率扩散效应,这个很拉风的名字直接让我晕了
。于是我就想上网查查相关资料,可是无论百度还是谷歌都查不到,包括学校图书馆里的资源也木有
。这种情况下我在对我的听力报有信心的情况下,只能来这里求助了
。哪位高手知道这个该死的频率扩散效应的,请帮帮在下啊。有资料的给资料,有链接的给点链接,要不回贴时多打些字说说清楚也行,在下不胜感激啊!
。PS:据老板说话的意思好像这种效应只在介质板很厚的情况下才有,而且高频下比较明显。
频率扩散效應? 可能你老闆騙你的吧.
大部份看到的双頻,3頻天線,跟什麼頻率擴散沒有什麼關係,最多相關的,大多有二個以上的不同長度的輻射單元,或電流路徑.
最可以將你的天線用個jpg放出來看看就知道了.
是不是色散?
色散是對訊號而言吧.
也不是
色散一般是用来描述器件的相位响应的吧
不过小编这个天线我倒是真的不知道
频率扩散
听起来比较像色散
小编还是贴个图吧

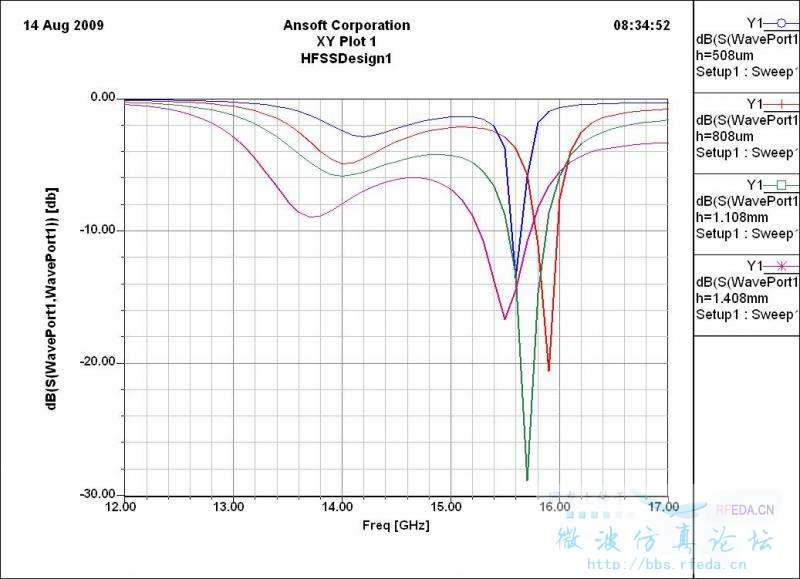

将我仿真的一个S11曲线图贴到下面。图中是对介质厚度进行参扫得到的,当然,在这个图中较低频率的那个频点S11不大好那是相关参数设置问题。从图中明显可以看出,高频点受介质厚度影响虽然也很大,但不管怎么样S11都不错,但低频点明显就随着厚度的增加了变好了。老板就是通过我这个图验证了他的关于频率扩散的说法的。

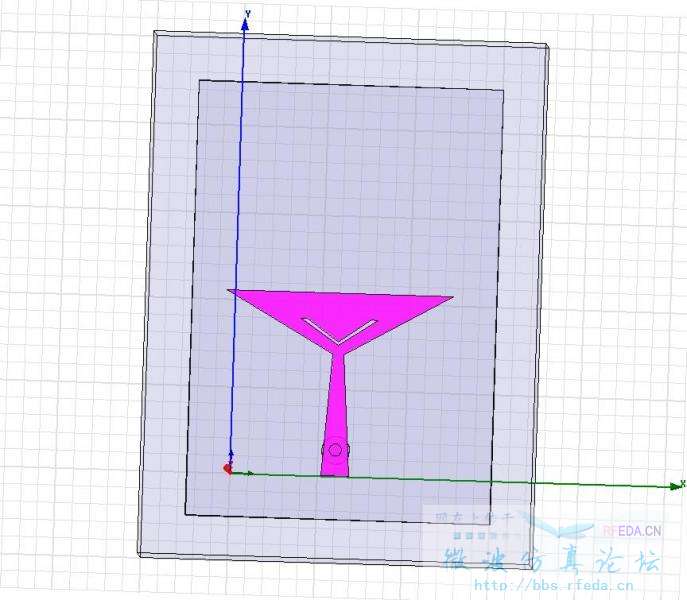

天线的形状也贴上来。
能不能贴一下电流分布图
一张基板厚度比较小的,频率设在较高的那个辐射频率
一张基板厚度比较大的,频率分别设在两个辐射频率
版厚的當然輻射會好,這跟頻率擴散沒有關係,大都的天線都是板厚度越大,頻寛越寛(但還是有限制厚度的).這已經快變成天線的定理了. 你的二個頻帶頻率應該跟厚度關係不大,槽的關係還可能大一點.
