如何设计宽频带的天线馈电网络
05-08

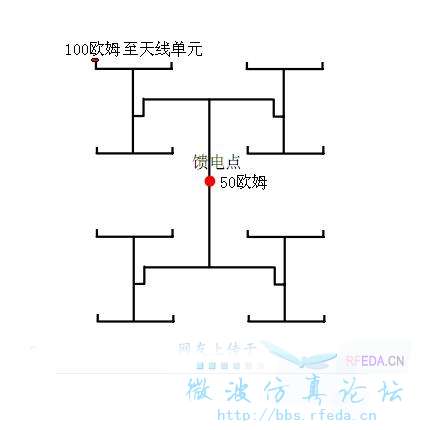

如图，天线的频带很宽（12.25G-12.75G，14G-14.5G），设计馈电网络的时候，用了许多四分之一波长变换段，四分之一波
长变换段实现的是窄带匹配吧，不能同时满足两个频段。有什么办法能解决这个问题呢?请大家指教
相对带宽才百分之十几，四分之波长阻抗变换，应该能实现
关键是双频段，这样这种阻抗变换就有问题
从12.25G到14.5G,相对带宽为16.8%，因为天线的驻波比要求比较高，单单仿真馈线，如果要求驻波小于1.2，总是达不到
