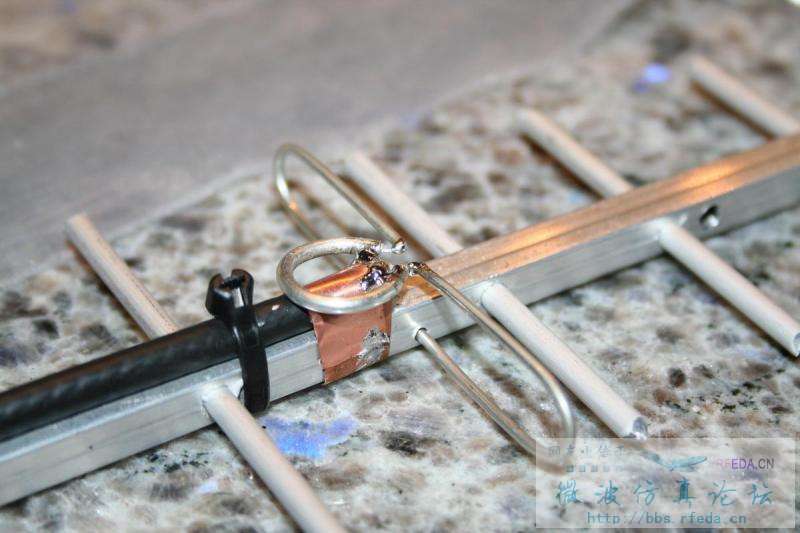

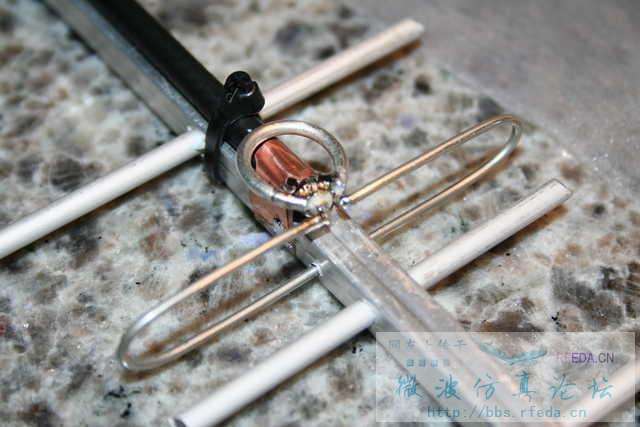

八木天线的馈电结构2.45GHZ
05-08
如题,主要是馈电结构的学习
就是这样的啊
恩,看似简单
坦白的说,不是看得很明白,,是不是双线馈电的
馈电那条是同轴电缆吧?感觉是λ/4同轴电缆匹配
谢谢分享了 正需要
能不能说清楚点具体的连接关系啊
是同轴线馈电
同轴 经过巴伦转换为平行结构
巴伦和折合振子并联的吧 而且是振子的工作频段内避免环巴伦的谐振,这样环巴伦的阻抗就会很大,总体的并联等效阻抗就会很小,接近于振子天线的阻抗,从而与同轴实现匹配,阻抗带宽就会变大。不知对不对,还望小编指点啊
八木还是经典的,增益通过增加单元数量就可提高,指向性强。近距离点对点无线组网中,八木应该是首选。
学习了!
同轴+巴伦
但是这里有问题,folded dipole的输入阻抗比较大,应该直接用平行双线馈电更合适
或者,用同轴就不要用folded dipole了,直接最简单的偶极子就行,更匹配
