喇叭天线如何设置间距测量器件?
05-08
我打算用一对标准增益的喇叭天线(一个做馈源,一个做接收器)测试某器件的S参数,请问我如何设置喇叭天线的间距?
待测器件尺寸:150mmX150mmX100mm

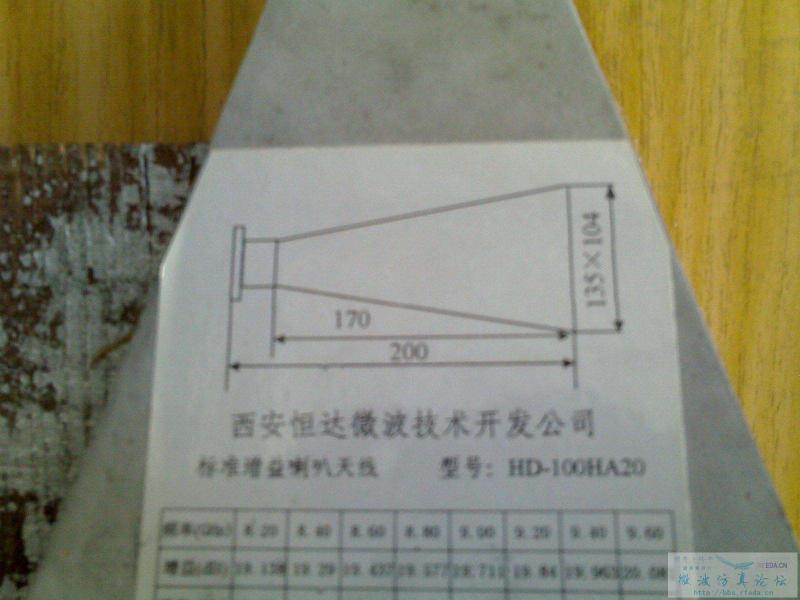

喇叭参数:8~12GHZ,尺寸如图
谢谢先~~
待测器件尺寸:150mmX150mmX100mm
喇叭参数:8~12GHZ,尺寸如图
谢谢先~~
小编
麻烦你说清楚点
该你说的话,我都帮你说了
向别人帮忙
至少要把事情说的明明白白才行啊
不知道你在说啥。
为什么不用网络分析仪测试S参数呢?
理论上说,只要发射天线距离被测器件、被测器件距离接收天线的距离分别满足远场条件即可。但你这么测有几个问题:
1.两只天线相位中心的精确标定,这样你计算出来的S12才准确;
2.收、发天线的精确对准;
3.尽量减小测试环境的影响,比如湿度、反射等,因为你这么测是要计算自由空间损耗的。
喇叭连接着网络分析仪,直接显示S参数,待测试件测试前已经用分析仪调零了,测试环境自由空间,不知道这样子测试那三个问题是否还存在?谢谢~
