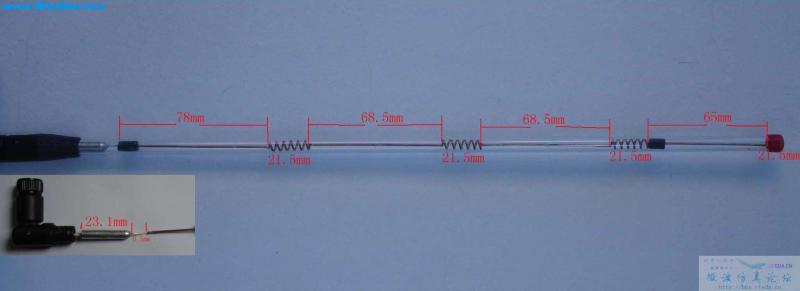

看看这叫什么天线
各部分尺寸的依据是什么?
频率2.4G2.483G无线路由器用的。螺旋直径6毫米
加载单极子?
可能是吧?
这个是9DB的,也是这种类型的最高了
路由器里高增益全向用这个
不知道各部分原理是什么
螺旋天線!omni天線
下面那張小張的是balun匹配銅管
我記得裡面只是塞棉類物品
外面是金屬!
从数值上估算,有点像四段半波长单极子串联成的E面阵,总长度超过一个波长,因此俯仰面的波束窄,增益高。
但螺旋长度这么大,似乎不应该是单纯的电感,而是传输线,为了降低高度和匹配才这样设计吧,不好说。
恩啊,对对
你称作巴伦的东西开口是朝下的(朝连接头),一般巴伦开口朝上吧?
波长在123左右,1/2在61.5左右,1/4在30左右,3/4在92.3左右,5/8在76.9左右
每个螺旋拉直了长度115左右
和波长很难扯上关系
不知道。顶起来。等待其他的高手来看看。
螺旋应该近似1/4波长传输线,使下一级1/4波长金属杆与前一级反相,正好形成半波振子天线。以此形成半波振子阵列。
可以参考制作一个性能不错的全向天线
电感加载单极子?
这个很多地方都可以看到,比如车载电台的天线很多都是这种,他们叫小环天线.
那个尺寸应该是根据频率优化出来的,以前看见过有文章用遗传算法算这个.
4楼的说法明显有问题,螺旋部分直径只有6毫米,远小于这个频段的波长,怎么可能是螺旋天线呢?即便是法向模螺旋也不会这么细。巴伦?如果真是你说的螺旋天线,还要巴伦干什么?自相矛盾嘛!
感觉可能性较大的还是电感加载的单极子天线,而且是多个单极天线串联馈电,所以增益相对较高。
谢谢大家讨论。
我最初想到的是富兰克林天线。直段辐射,螺旋倒相,各直段同向。但是直段长度不是1/2波长,螺旋曲线长度也不是1/2波长。
增益呢?如何计算增益?
這是用於路由器的上9dBi 2.4ghz dipole 全向陣列天線
下面銅管是接地端,上面一端螺旋與直的銅線相當於四個陣子累加
理論上增益是一個陣子是2.15dBi,實際上是2左右
不過尺寸較長,最高到9dBi,再加大增益的話一般都不用這种結構了,太長了
电感加载的单极子天线?他不是有左旋右旋?怎麼會是單純的單極子天線?
嗯!我看過朝下的,還是我看錯?應該是我不懂~謝謝指教
个人认为,这就是franklin天线,每一个直段长度约等于半个波长,螺旋段的长度也应该为半个波长左右,小编标注的第一段长度可能有问题,也许量的范围不合适……
挺神奇的啊.
用在什么地方呢
我也是这么觉得的,我在一个做车载天线的小厂混过几个月,那个螺旋段他们都叫移相器,好像长度不一定是半波长的,看实际调的。
搞错了 是叫倒相器
恩,移相器(叫倒相器也可以)应该不等于半波长长度,结构本身的螺旋结构会影响到电磁波沿金属线的分布,确实需要经过重新计算以及调试。
