看看这个特殊的GPS天线,讨论一下

05-08

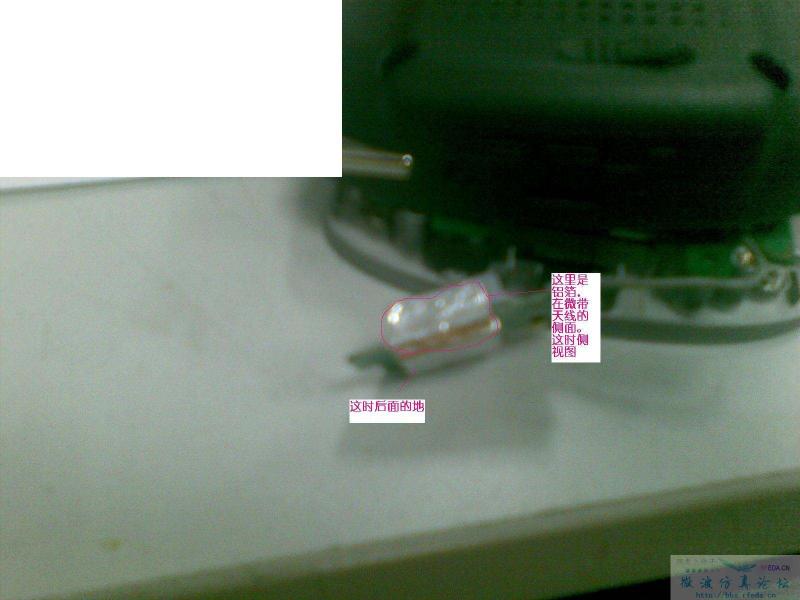

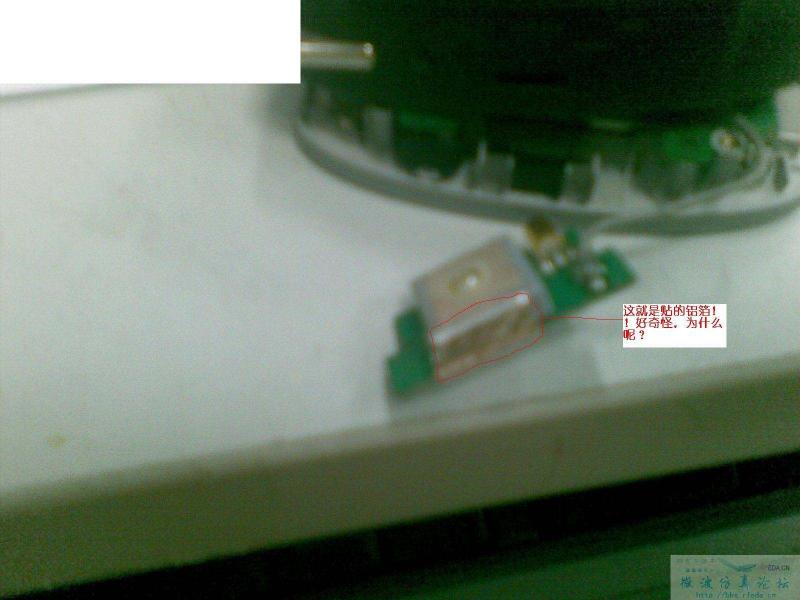

大家看看这个GPS天线,是一款GPS导航器中常用的陶瓷贴片GPS天线。但是奇怪的是打开产品看到天线的patch和地之间用一个铝箔给粘上了,不是标准的天线形式了。用万能表测量,patch和地没有直流导通(因为铝箔有一层胶)。大家说说为什么会有这个铝箔呢?经过计算,也不像是四分之一波长贴片天线。奇怪的很




  • 大家都来发表以下看法

    猜测:在其中一条辐射边上加金属箔片,起到反射板的作用,对方向图产生一点微扰。

    可能此款GPS本身设计得有点振荡,所以收星效果不稳定,进而导致轴比差。贴了铝箔可以消除振荡,降低轴比。进而增加天线方向性。

    我昨天做了实验(回家和上班的路上),发现不贴铝箔收星效果较好,一般能到3-4颗,最好的时候能到7颗,有时会在2颗贴了铝箔反而收星效果不好,常收不到,好的时候能到2颗。

    有道理。

    能和你交个朋友吗?我也是做天线的。相互学习啊  qq381916008

    如果是patch和地连接的话,理论上可以把天线的尺寸从二分之波长降到四分之波长.不过回损增益.

    你在给谁留言呢?:)

    从尺寸上来看,不是四分之一波长的天线。

    可能是用来调节频率偏移

    最后,认定为减小屏幕干扰源对天线信号的影响,屏蔽作用.

    才3,4颗星,算是很差的了
    如果你回家的路上不是高楼林立的话,应该有8颗左右
    那个是一个13*13的陶瓷天线吧,铝箔是贴在后面屏蔽盖上的,可能不小心弄到了PATCH上面
    对了,这种陶瓷片的天线好像不用接地也可以的,PATCH下面的接地反射面通常都贴了一个不导电双面胶
    把双面胶去掉,让反射面接地貌似也没有影响

    那个铝箔跟地是导通的咩?

    猜测:在其中一条辐射边上加金属箔片,起到反射板的作用,对方向图产生一点微扰,增加增益的。

    这玩意还是第一次见的..按理来说做在侧面应该没什么效果啊.虽然说是可以改变方向性,但实际使用真的会有帮助吗.

    根本不是刻意加上去的 意外粘了上去 还引发这么多猜测
    不信自己弄个试试看会不会对天线性能产生有利影响
