请教一种馈电方式

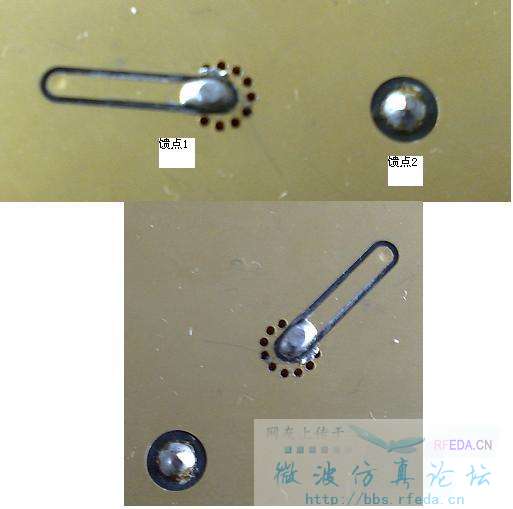

两个馈点都带有环形的缺口，馈点2的环形缺口还比较常见，是用来改善匹配增加带宽的，馈点1的这个缺口形状就怪了点，没见过，难道也使用来改善匹配的?
馈点1周围还有大半圈的过孔，应该就是起到短路针的效果，请问这些过孔的作用是什么，是为了匹配，改变工作频率，或是增加两馈电端口间的隔离度，还是其他?
谢！

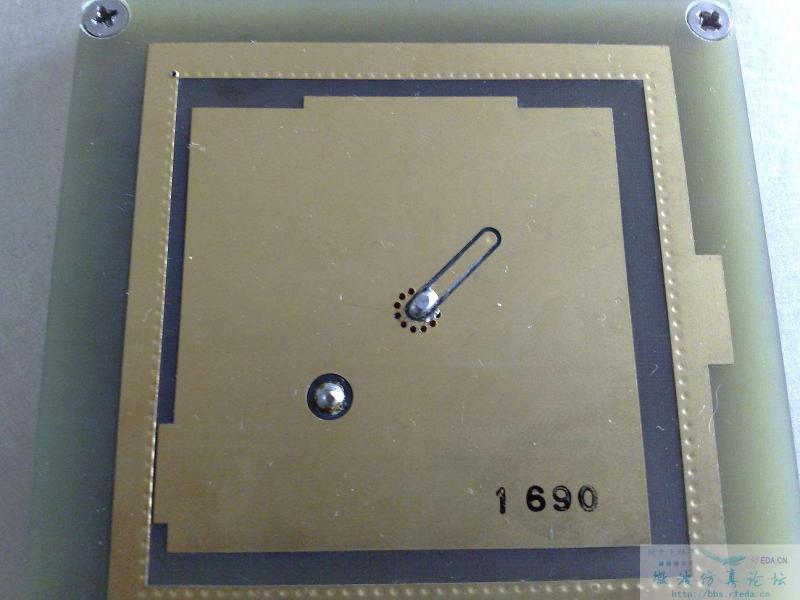

下图为天线整体外貌
很奇怪的是，我用万用表侧了下，居然所有看的到的金属部分都是相通的，也就是说所有金属部分都是接地的，外面那圈贴片应该没过孔啊，左上角那个小洞我试了下很浅的，不像是过孔，不懂了。
学习了
帮助顶起
我也想知道，知道的高人指点一下，谢谢！
没看明白 小编能把这个整体发下照片吗
天线就是一个普通的底馈微带贴片天线
小编，你发的天线为什么需要两个馈电，是双极化的吗?
不是双极化 是双频
销钉可能是做电感用的，探针打弯了对地形成电容，于是用销钉进行补偿。仅仅是猜想。也有可能是构成另一个频段的谐振回路，激发双频特性用的。
一种可能凑效的验证办法是“微扰法”，即：令销钉跟贴片不接触在一起（割断周围连接的铜皮，把销钉孤立起来），再测试阻抗看看。
天线实物只有一个啊，也没有结构图，要把天线损坏的实验还是先缓一缓。
不能破坏也没有问题。还以为你只有天线的照片，原来有实物的，那尺寸总可以量出来吧！直接根据尺寸建模做仿真看看（尺寸不必很精确，只要有大致尺寸、结构不错就行了，只是验证原理而已），在软件里面模拟“破坏”实验，也是很容易的事情。
见过文章里面介绍过类似的馈点附近打一圈过孔的情况，说是为了减少抑制辐射，改善交叉极化特性。
学习了
sirius0815 (UID:14906) 仁兄，还能找到你看过的这篇文章嘛，谢！
一个更奇怪的问题，我用万用表测了一下，所有金属都是导通的，也就是说所有看得到的金属部分都接地了，外面那圈贴片不像有过孔啊，怎么会接地啊?
别沉了啊
学习了·！
帮顶，，，期待高人解答
这个真的是没看懂
我真是没看懂啊 高人来解释
美国佬那里带回来的啊，GPS用的，大家帮帮忙啊！
是双频接受天线 但是极化的方式不是圆极化
应该是圆极化的，GPS接收天线要求就是圆极化的啊，我觉得它圆极化的实现方式是改变长宽比来实现的。
现实中即便是线极化天线，也能接收到GPS信号。因此，不能因为它是用作GPS接收的，就确定它一定是圆极化。
实际gps产品中有用线极化天线接收的吗?
应该没有的，本身GPS信号就很小，用线极化会有3db的极化损失，所以真正的产品应该是圆极化的。单纯的从“能接受GPS信号”来判断就是圆极化的方法是不太准确的，应为线极化天线能接受到圆极化波。
"“能接受GPS信号”来判断就是圆极化的方法是不太准确的"当然这个观点我也同意，不过这个天线已经是个成熟的产品，还是个高精度的GPS+GLONASS接收天线，至少百分之九十九是圆极化天线吧。而且我问的重点是它的方式，极化方式就先当他是圆极化吧。
自己顶一下
