大家说说设计天线时的经验吧?
1、看电流,电流要在哪里前进不了了,就改哪个结构
2、设计时主要看Z11的变化趋势,一般先看论文中说那个起关键作用就调那个
希望各高手在此留下宝贵得一贴
请问是设计什么样的天线,一般都可以边设计边测试,看SMITH 图!

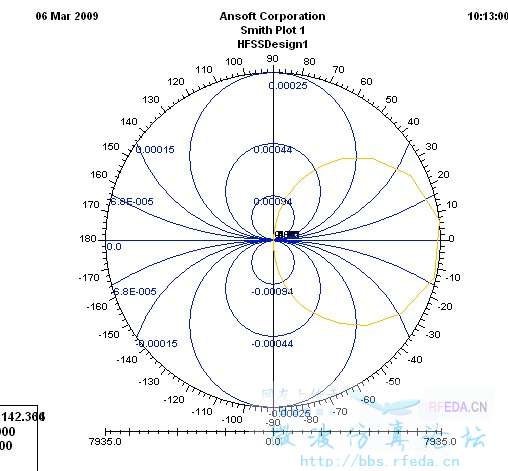

测试?要做出实物才测试阿,我只得使手机天线啊,贴片天线啊,那些小天线。看smith圆图怎么设计啊,是看调哪一部分使阻抗更接近匹配点吗?我这里有个smith原图,不知道他为什么长这个样啊?解释一下吧
我的经验:HFSS是个大骗子-_-b
呵呵
我不会~~~~~~~~
你这个图应该不是SMITH圆图。在HFSS中,按照以下选项result——create modal solution data report——smith chart——s-parameter得到SMITH圆图。
其实,最难的不是设计一个满足指标要求的天线,而是设计一个能用的天线。 呵呵。
我觉得HFSS还是有他的优点的,并且还很多,不知道为什么这么说啊
上学的时候都是偏向于仿真,要拿HFSS仿到最好,然后再优化看看还有没有可能更好,呵呵
毕竟学校是研究啊,工作后慢慢就侧重于实践了,感觉仿真的差不多就要开始行动了,边动手边仿真吧。个人意见,呵呵
说的不错,其实好多天线仿真效果很好,但测试的时候往往达不到要求,这时候调试就晓得相当重要了,比如修正介电常数啊,加一些匹配枝节之类的
“修正介电常数”很重要。我还在试验修改的效果,测试完后跟大家分享一下结论。
最近我在做一组有介质锥天线,头儿告诉我将材料相对介电常数设置成2.5(聚苯乙烯),结果按照仿真得到的结果去做结构,再拿回来测试,发现中心频点总是下偏(大概有三四个),因此对于介电常数产生了怀疑,决定问一下材料提供厂家具体数值。不过,采购说都是普通数值,不用问。便搜索常用材料的介电常数,发现聚苯乙烯介电常数通常取值为2.55!采用2.55介电常数仿真研究表明,测试的回波损耗与仿真很相近。
关于这种情况我也出现过,具体什么情况既不清楚了,好像是建模不合理是S11出现高峰大于0或者VSWR小于1时会出现这个图。总之觉得有点像是bug
