影响蛇形天线带宽的主要因素
05-08

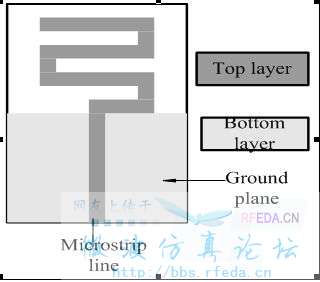

请问,影响蛇形天线(如下图)带宽的主要因素有哪些
主要是单极子的长度
你是指的有效长度还是蛇形回路的长度?
我感觉主要形状,比如间距和弓形的个数
影响带宽的因素?你可以用仿真来研究一下阿,然后可以写个小论文,,,前提是你看看有没有人在研究这个:)
是有效长度,一般比实际长度要更长些
由于来回折线间距较小,之间有耦合效应,因此一般情况下谐振长度比实际路径长度短一些。
折线的线宽、线间距应该是影响的主要因素。
这种天线的优点是什么呀?
大家能再说详细点吗?我是初学者,谢谢!
长度小啊,和单极子相比
弓形的长度和间距都会影响,最好用软件仿真一下。
仿真的结果和实际的环氧板质量也有出入,多实践啦!
这种天线主要原理是单极子天线的变形。目的是由于空间限制,天线的高度不能太高,所以就采用了
蛇形线。与单极子相比,增益会低一些。
仿真看电流的流向,可以近似的计算出有效长度,等于四分之一谐振长度吧
