在HFSS中,如何建立微带线馈电的端口

05-08
向各位大师请教:
我现在有一个1mm厚的介质板,微带线宽2mm,为了使仿真结果尽量接近实际情况,如何设计激励端口?
附加:是否是WAVEPORT 和LUMPEDPORT 两种方式? 哪一种更符合实际情况?

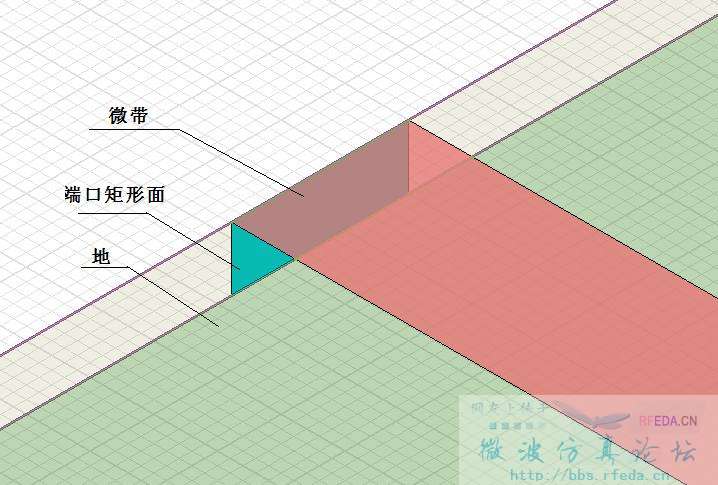

在微带线下方画一个与介质板等高与微带线等宽的矩形,用LUMPEDPORT馈电即可

如果没有绘制同轴端口,那么就按照2楼的同志说的作;如果设置了同轴接头,那么最好用waveport。


请问楼上的:端口矩形面是个侧立面,这个怎么画啊?谢了!
我试了矩形和立方体都不行啊……求教

坐标平面设置XZ或YZ,懂了吗?

对于一个CPW,如果用同轴接头,同轴的外导体连接到两边的地,内导体连接中间的微带。可以想象的是,为了保证同轴的特性阻抗是50欧姆,同时兼顾不同的微带线宽度和gap宽度,同轴的大小是不是也要变化?半径比例不变。
能否给个示意图,谢谢
