请问螺旋振子天线可以设计成双圆极化接收吗？

再上图。

双圆极化?
你是想用两个相反的螺旋实现两个圆极化吗?
如果是：
两个相反极化螺旋 合成为一个线极化，所以不可能

楼上，那有什么办法实现双圆极化接收吗?阿基米德平面螺旋可以吗? 谢谢了。

同频同时双圆极化应该是不可能的
当然，你用线极化接收，可以分解成两个相反的圆极化
一般的做法是分时实现双圆极化

分时实现双圆极化是否用两个半波振子接收呀，我的目的是一个天线在相同的频段既可以接收左旋极化信号也可以接收右旋极化信号，但不是同时接收的，就是接收左旋信号时不接收右旋信号，反之亦然，另外用线极化的天线接收圆极化信号时效率低呀。

你可以做一个双馈电的微带贴片，用90度电桥实现馈电
两个端口分别是左圆极化和右圆极化

能做多少带宽

500M带宽，频率是11。7--12。2GHz，如果用阿基米德平面螺旋天线（可以不做成双极化）接收这个频率，增益在31dB，这个天线尺寸有多大。

lz给讲讲啥叫螺旋振子呗?


樓主看來與我同行,是做LNB的.
螺旋振子天線基本上只能做單一極化,無法做雙極化.

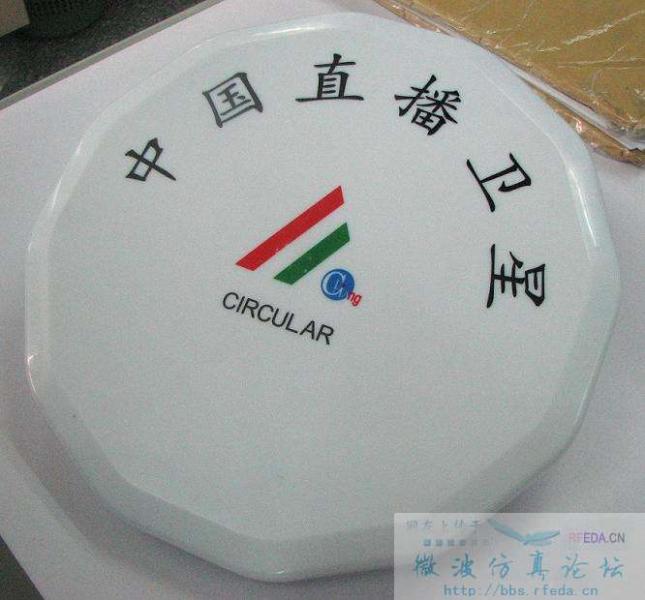

附檔是已經在市面上的螺旋天線array,安裝一台只要RMB400元.
基本上它是寫30dB gain==>狗屁,了解天線的人就知道很難,因為它的array才126組,單一振子必需要
30-10log(126)=9dB左右的gain才有可能,單一振子有可能9dB? 能有3-5dB就很OK了.
這還沒有算接收極化的loss,以及array匱入的電路的loss,所以這的gain只有約25dB左右就很了不起.
如果樓主要設計31dB的天線,可能要再4倍的array才行,約直徑大一倍.
另外,以上的array天線加LNB與正常的dish(45cm)比對,LNB的Gain比正常LNB的gain高5dB,
但是總体用STB解調實測後,array天線的quality真是差.
所以樓主如果要考慮用這樣的array天線設計LNB接收的話,本人是覺得中看不中用.

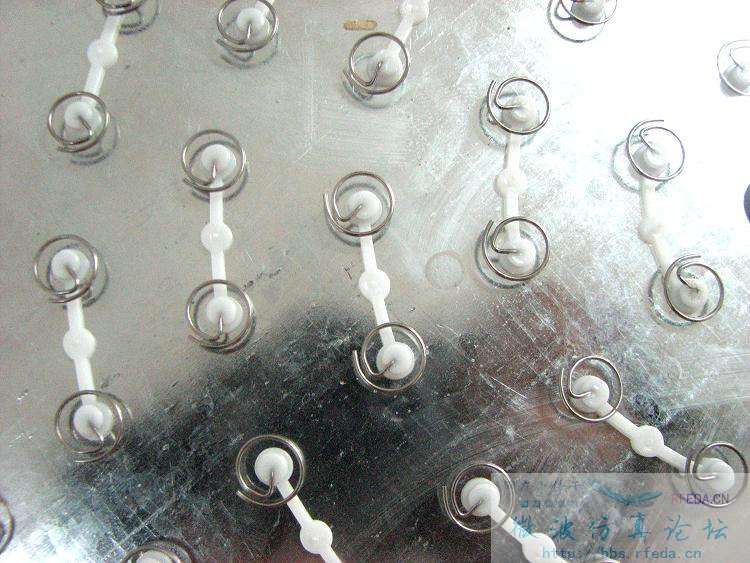

再放一張內部角角照片好了,不能全放,這是人家專利.

想看懂楼上这位仁兄的话还真够费劲的，不过说得很实在。
另外标称那么高的增益是不是把低噪的增益也计算进去了?

樓上所說的是不是LNB呢?
LNB的Gain一般大約在50-60dB,視地區及所加的dish而定.
所以上面所說那麼高的增益一定是單天線增益.

我做过，可以实现

楼上, 可以用11楼那样的结构实现双极化接收吗?  谢谢！

貌似用阵子或者十字缝隙、加3dB电桥可以实现你的要求哦。

不得不说11楼兄弟很强啊！

11楼的是在是佩服啊。

有两路独立的通道就可以吧，大家个干个的，就可以同时任意接收了，
双极化天线，两个端口，两路通道
同意6楼的意见，用圆极化贴片天线，好像不用电桥也可以的，
31dB的增益满高的，要么组阵，要么用锅吧，呵呵

顺便问一下11楼的达人，LNB是啥东东?

lnb，高频头，降频器，
