关于台面型双圆锥天线的设计
05-08
请问台面型双圆锥天线如何设计?其顶部与底部台面型圆锥尺寸如何确定?比如:顶部圆锥(圆锥倒立)的上、下台面半径以及高度、边长、横截面圆锥顶角。在设计时主要考虑哪些因素呢?新手一个,请高手给于指导,若有相关论文请上传几篇,在此不胜感激!
自己先顶下,5。

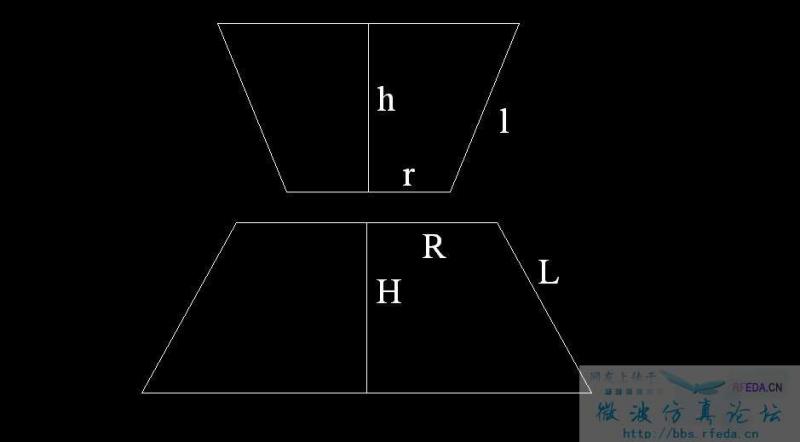

如图,为双圆锥天线的横截面图,请问设计圆锥天线时,是不是只要知道了图中所标的尺寸就可以了?请高手指导指导,图中标注的尺寸如何确定啊?
另外,上下圆锥的顶角均为90度吗?没有找到相关的设计论文,只能看书,但书上都没给出如何来确定尺寸,再次请高手赐教,不胜感激啊!
你可以仿真一下作下参数扫描阿
非常感谢楼上,只是想知道如何设计,这样可以根据不同频率来设计天线了,掌握了设计原理也就能很块确定出最优方案了
高手帮帮忙,快过年了,问题还没解决啊,5.。期待
先祝论坛的朋友们新春快乐!
除了设计尺寸之外当然还要考虑如何馈电,如何做匹配!这个过程中别忘了结构的实现!有些仿真是好的 ,但是实际结构确实现不了!所以仿真时也要考虑实际的结构!
仿真不一定就能够实现,天线还是调试出来的
