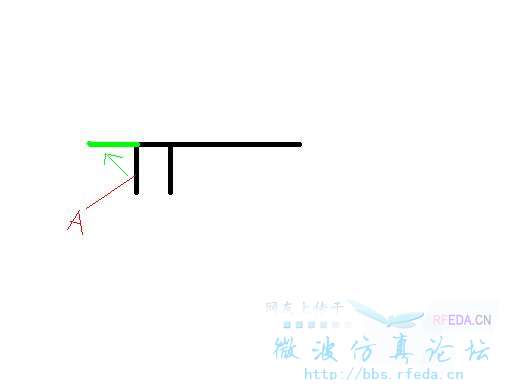

倒F的天线如图所示
05-08
如图所示的倒F天线,能好调试匹配吗?
就是把常规的A段被拉直处理了,请大家发表意见!
实际上就变成了T型天线,是1/4波长单极子天线的一种变形
这种天线也很常见,高度可以做得比1/4波长小,然后通过顶部电容加载来实现天线的谐振
此类天线用于中、短波频段时,一般输入阻抗的实部很小,需要通过传输线变压器来实现匹配
当用于微波频段时,可以通过改变底部馈电点与地板之间的间距以及振子直径(或线宽)来实现与同轴的良好匹配
一般的带宽还是不错的,差不多在10——30%左右吧
原来这样的,我还以为倒F天线是倒L天线为了更加容易匹配而加变化成的
