天线自身的谐振频率和圆极化的频率会相差很大吗?
05-08
我做了一个缝隙耦合的微带贴片天线,要求圆极化。本来天线自身的谐振频率和圆极化最低值时的频率是重合的,但因为带宽没有达到要求,我就将空气层的厚度提高了一些,也因此相应的天线尺寸发生了改变。虽然经过优化现在VSWR和圆极化带宽都有了明显提高,但不知道为什么天线自身的谐振频率和圆极化最低值时的频率点相差很大,关键是二者一个高于要求的谐振频率,一个低于它,想调节都无从下手。想请教一下各位高手这是什么原因呢?不甚感谢!

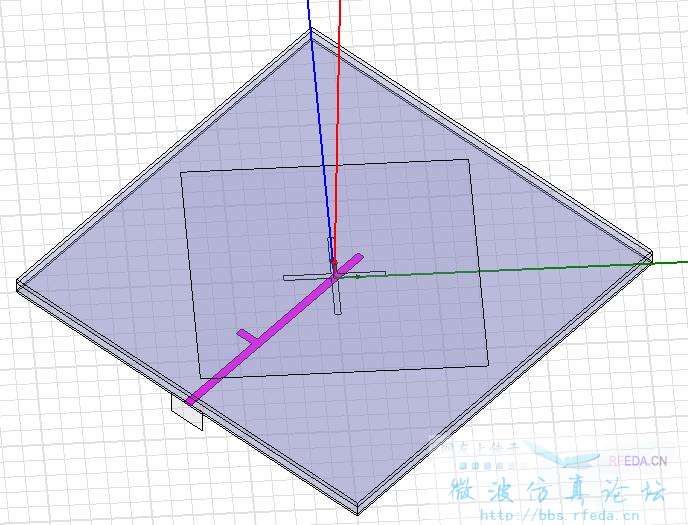

天线大致如下所示,上下为介质基板,中间空气层。底层微带线通过接地板缝隙对贴片耦合馈电
天线大致如下所示,上下为介质基板,中间空气层。底层微带线通过接地板缝隙对贴片耦合馈电
友情帮顶,等待高手出现
新手一个,请问小编:天线自身的谐振频率和圆极化最低值时的谐振频率分别是指哪个频率呢?
谢谢!
呵呵按我的定义,自身的谐振频率就是S11值最低的那一点的频率,圆极化最低值时的频率就是AR仿真结果最低的那一点的频率。应该是我表述不清给你造成误会了,不好意思啊!
