收发天线 S21问题
05-08
请教大家,一个接收天线,一个发射天线 挨着特别特别近,那么S21是什么定义? 隔离度 还是 传输系数? 有什么意义和指标?
期待大家的回答
期待大家的回答
我认为还是隔离度。
收发隔离,具体指标看你的设计或系统要求,理想的话,隔离度是高越好。
和双极化天线一样,是隔离度.

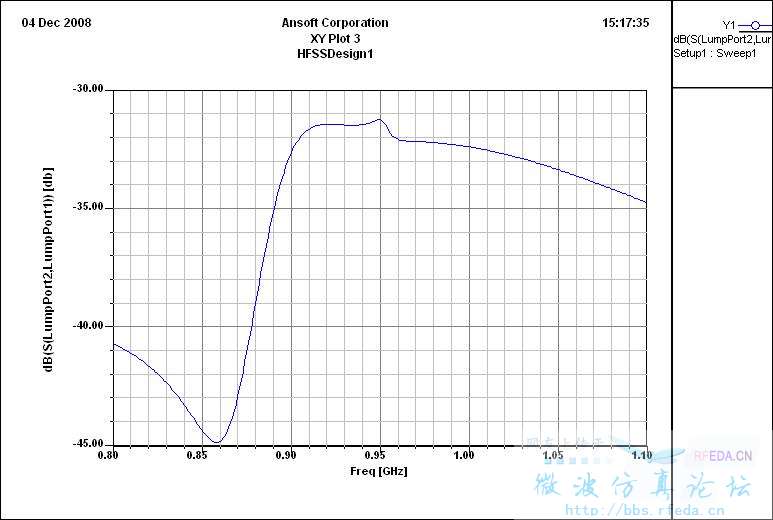

谢谢各位的回答,如果是隔离度,那么我仿真出来到 S21 怎么是这样的?
问问楼上的是怎么贴图的
我回帖怎么就贴不上啊
我也是 整了好久,
你在上附件的时候 需要选择文件类型 为图片格式
我认为是传输也是隔离度,其实都是一样的概念。只是两个不同角度来看这个参数。
收、发天线的隔离度和传输系数S12就是一个概念
测试时,用失网分别连接收、发天线,测出来的S12值就是隔离度
通常收、发天线放在一起时,由于发射天线是带功率的,而接收机为了不被压制
一般要求收、发天线都要具有很高的隔离度,这要取决于总体需要
通常应该在-50dB以上吧,高的有到-90dB的
你仿真的曲线没有问题
小编用的是什么图片格式啊
我也是用的图片,我是先用qq截图,再另存为的图片
还是在附件发不上来啊
我也认为是这样,只是称呼不同,都是1口传输到2口的能量差。
这个隔离度在-30dB以下,算很好了吧
你说的是天线隔离度还是系统收发端口的隔离度阿,要这么高吗?
