天线的匹配网络设计方法请大家指正!

05-08


做一个大天线,5米见方范围的吧
在同轴线和天线之间加一个匹配网络。让天线的阻抗能匹配到50欧姆。目前天线的电阻值很小,接近于0,电抗值大约在5欧左右,对吗?

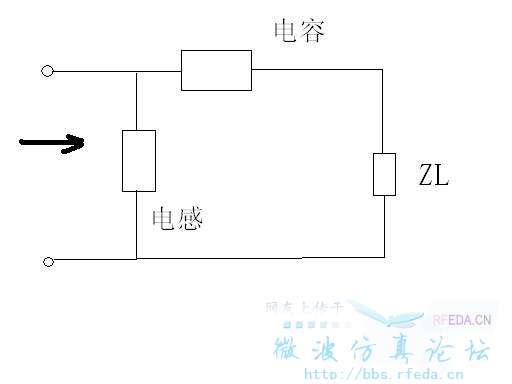

我的想法是用一个L型的匹配,加一个电容和电感,如图所示。
使整个结构从输入端(箭头指向)看进去呈50欧姆。
这种方法可以吗?
请大家指教

每人发表意见吗?

一级?不行吧,你的Q值太高了,多分几级试试

你参考一下这个软件:http://bbs.sdgb.cn/ShowThread.aspx?PostID=11079,虽然是关于中波的,但是还是有参考价值的,我感觉你的天线无法长期稳定运行,你的天线带宽太窄了,光发射载波很好,但是加上调制信号,就不能正常工作了,如果你搞类似CFA或者中波小天线,你可以与kerbcurb@yahoo.com.cn联系一下。

理论上是能够匹配的
但带宽很窄

天线的电阻值很小,接近于0,是什么天线呢?觉得电阻怎么会接近0呢?!
电抗值呈感性,加容性就行了,再利用多节阻抗变换器将电阻变换为50应该就ok了.

感谢ls们的回答。
我总结一下:这种方法属于单级匹配,虽然理论上能达到匹配效果,但是匹配带宽很小,即只能在设定的频率点达到匹配,一旦频率发生小的偏差就可能立即失配。因此需要使用多级匹配
是这个意思吧?
我的改进方法:还是采用L型匹配,但隔10欧匹配一次,一共需要5级匹配。这样带宽就能增宽很多了吧?

这样也不行!
因为天线的带宽已经决定了整体带宽,你用多级匹配只是利用了匹配网络的损耗电阻降低了一部分Q值,因此即便你从馈线端口往网络看过去匹配并且带宽也满足要求,但是电磁能量不能从天线辐射出去,大部分能量都被匹配网络损耗掉了。如果你不计损耗,倒是无所谓的。

个人认为:
从你提供的信息来分析,天线的阻抗不是很理想,并且,你应该试着调整一下你设计的天线,使天线的端口参数尽量的接近理想的数值,如果只是想着使用匹配来解决阻抗问题,不是好的办法,最终的设计也会不理想,效率会差的

那这个怎么办呢?让天线辐射能量的方法?


囧,难道是天线结构本身有毛病?我现在做的就是要给这种固定的结构找匹配网络……结构上只能小改不能大手术

你得想办法提高天线的输入电阻【辐射电阻】,否者天线的辐射能力非常低。
