请教蝙蝠翼天线
05-08
请问哪位大虾有关于蝙蝠翼天线的相关资料啊?能拿出来分享一下吗?谢了!
我的邮箱:rendonghan@163.com
在实际中,常常使用多层蝙蝠翼天线。多层蝙蝠翼天线在水平面内的方向图与单层的基本相同,近似为一个圆。在垂直方向上,方向图与层数有关;层数越多,垂直方向性越尖锐,增益提高,远区场增加,多层蝙蝠翼天线的增益通常由下式确定:
G=1.22NS/λ
式中,N为层数,λ为频道中心波长,S为两层振子中心距离,一般在(0.85~0.95)λ左右,但不超过一个波长。应当指出,这里的G是相对于半波振子而言的,而在实际中的G值应取此值的90%~95%左右
蝙蝠翼天线的馈电方式为:一根电缆的芯线接振子,外皮接桅杆;另一根电缆芯线接桅杆,外皮接振子,构成一对振子反相馈电方式。另一对振子可事先对馈送电压移相90o,然后再用上述方法连接,最后,构成0o,90o180o,270o的旋转场相位关系。
在UHF频段,广泛采用的发射天线是带反射板的四偶极子天线及其改进型双环天线,它们具有增益高、频带宽等特点,但造价较高。
以上资料来自inter网
我的邮箱:rendonghan@163.com
啥是蝙蝠翼天线啊?谁出来科普一下?
用在广播电视台的发射天线!
电视发射天线,根据频段的不同,主要分为VHF天线和UHF天线两大类。

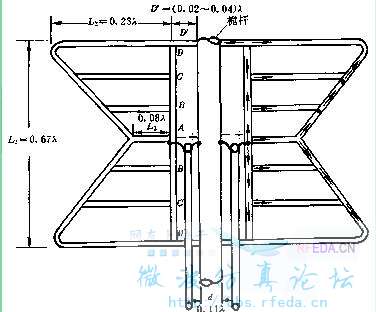

在VHF频段,蝙蝠翼天线是一种被广泛采用的天线,可以较好地满足对电视发射天线的要求。蝙蝠翼天线属于旋转场型天线, 图中仅画出了一个方向的振子,实际上每层都是由两个这样的振子相互垂直放置而成。这样的天线,频带宽、方向性和增益都较好,比较适合做电视发射天线。
在实际中,常常使用多层蝙蝠翼天线。多层蝙蝠翼天线在水平面内的方向图与单层的基本相同,近似为一个圆。在垂直方向上,方向图与层数有关;层数越多,垂直方向性越尖锐,增益提高,远区场增加,多层蝙蝠翼天线的增益通常由下式确定:
G=1.22NS/λ
式中,N为层数,λ为频道中心波长,S为两层振子中心距离,一般在(0.85~0.95)λ左右,但不超过一个波长。应当指出,这里的G是相对于半波振子而言的,而在实际中的G值应取此值的90%~95%左右
蝙蝠翼天线的馈电方式为:一根电缆的芯线接振子,外皮接桅杆;另一根电缆芯线接桅杆,外皮接振子,构成一对振子反相馈电方式。另一对振子可事先对馈送电压移相90o,然后再用上述方法连接,最后,构成0o,90o180o,270o的旋转场相位关系。
在UHF频段,广泛采用的发射天线是带反射板的四偶极子天线及其改进型双环天线,它们具有增益高、频带宽等特点,但造价较高。
以上资料来自inter网
2楼说的很好,常用在米波段,现在也有厂家用在分米波段作数字电视发射用。
有吗 我也在找 谢谢
