大家看看这种天线该如何设计

铁氧体天线，就在铁氧体上绕线圈吧，收音机的天线就是这样的，可以做很小，如果增益不够就加放大器

加放大器的话，啥破棒子都行
：）

对于第一种 现在关键的问题是：在这么宽的频带内，只有用行波天线，但是如果天线太短，低频段的增益就不够，如果加长天线，在高频段天线波瓣会分裂
变形的笼型天线我仿真试过，它的频率达不到这么低，而且带宽也没这么宽
大家继续讨论！
另外，之所以需要这种天线是因为对电离层探测时需要使用，所以和通信天线肯定不一样

你说在天线上面加放大器吗?是怎么加?
小弟是天线新手，刚入门，还请各位高人赐教

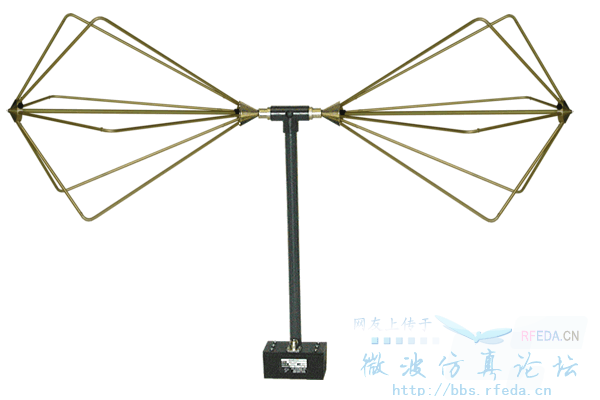

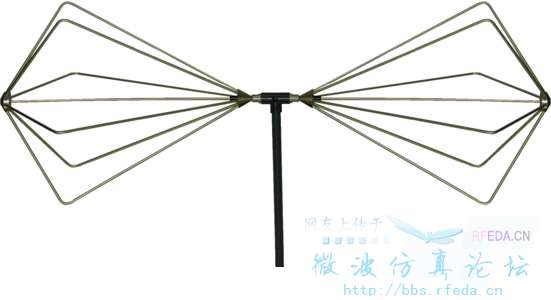

你所推荐的天线在20MHz以上，好像跟小编的要求有差距噢

是的！ 是有些許差異...除了樓上幾位的建議外(他們那個是一個簡單又快速的方法，就是像收音機的方法來做)
因為他要求的頻率真的很低... 所以我貼的那個只是一個 idea。不然他又不可能如下圖的人這麼做。

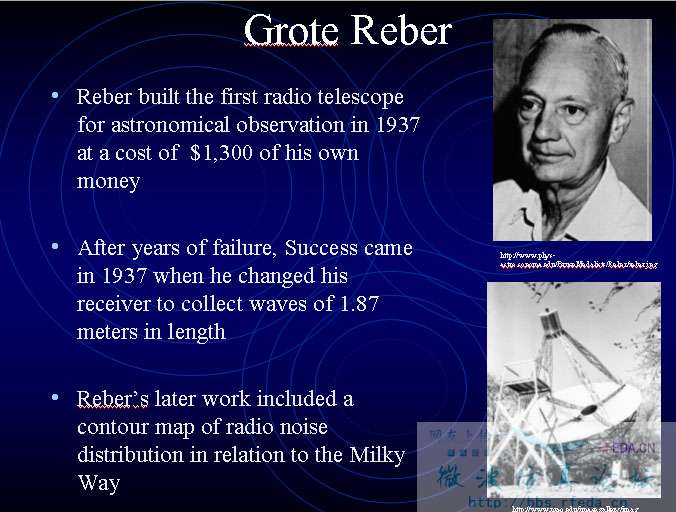

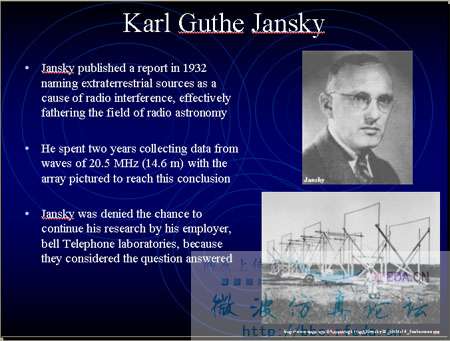

Construction of a 20 MHz Radio Telescope With Phased Dipole Antenna
Project by John Meyer
<-- 這是從 Google 裡找到的

如果用行波天线在长度小于60m时，低端的增益怎么都到不了3db啊
晕哦  我们老板要求好高啊  我都仿真N长时间 各种结构都试过了
唯一可行的办法是把频率分段比如1-7MHz用一个天线，6—20MHz是一个天线，
我考虑从天线形式上来说，应该用行波天线，但这无疑降低了效率，特别是在低频段。大家有什么好的idea，欢迎讨论！
从结构上说，我目前仿真过两种结构，一种是三线式的，一种是delta天线，但总是不满意。不知大家还有没有其他结构供我参考，小弟先谢了！

忘了说一点，这是发射天线

第一种用笼状振子，但是恐怕也很难做到20:1的带宽，主要是方向图带宽不够。
第二种可以做角反射器天线或等比振子（对数周期天线），因为频带不宽，可能实现会容易一些。

还没看过怎么设计这么低频的天线，不过我翻了下天线书，觉得用偶极子组阵也许会有效果

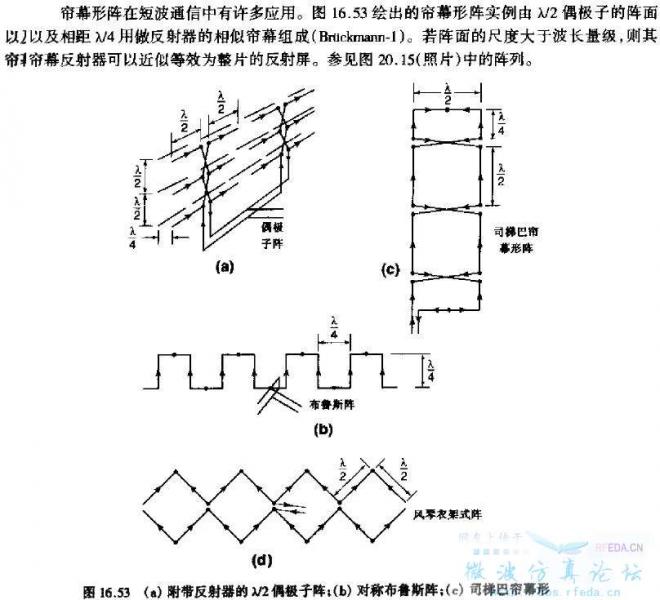

其中帘幕形阵列可以关注下，详见克劳斯的天线下册P127

对数周期天线应该可以实现第二种
第一种带宽太宽了，方向图、增益好像都很难满足啊
学习中······

看到这么低频率下的宽带天线，突然回想起以前一位老教师跟我说过一件事：1960年代他参加过过一次“北京-西藏”的短波通信项目，当时采用了“菱形天线”，采用600欧姆双线（明线）馈电，发射功率为2W。天线的占地面积是用“亩”来计算的，当时初出茅庐的他站在天线范围内，还问师傅：天线在哪里?
因此，对于第一种情况，倘若不是场形指标的限制，采用菱形天线也许是凑效的做法。
其实也可以先在高频（例如VHF、UHF甚至L、S波段）先设计一个同样指标的天线，做出来并调试成功后，再考虑将其尺寸放大回低频，就能验证指标是否可行。如果尺度缩放实验都很难成功，恐怕低频上的原型就更不能用了，毕竟物理尺寸这么大的天线还要考虑电性能以外的更多因素，不能贸然施工。

楼上的大哥说得不错，受教了
