分析手机原理图

05-08

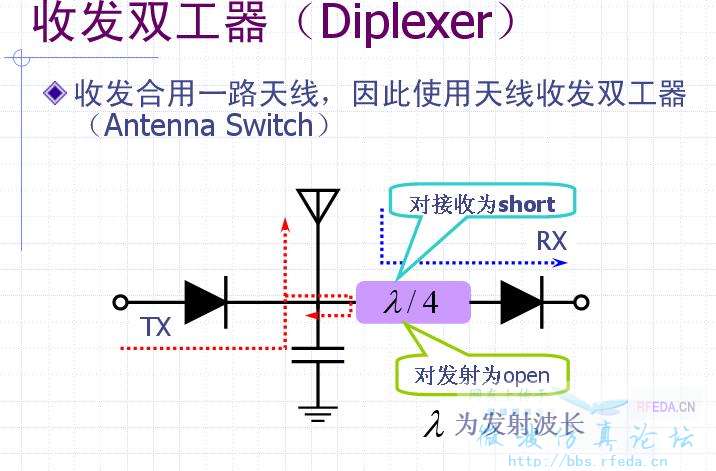

这是一个[手几培训文档中的.请大侠解释下!


这两个二极管是分时导通和断开的,来实现双工的吧

我想也应该是分时的,但还是不知道原理?请大侠帮忙!

我觉得可以实现同时的双工吧。关键是发射和接收信号的频率要有所不同。否则四分之一波长阻抗变换把所有信号都反射了。

手机的上行频率与下行频率在时分时是相同的,而在频分时是不同的

能否详细解释一下,啥叫在时分时和在频分时?
我也搞不懂那截传输线如何将收发信号隔离开的?

对的GSM的发射和接收频率是不一样的,所以能够同时工作。

请zfkx1236951
大侠具体讲解下,行吗?

GSM手机是收发异频的,880-960中间分开,发低收高

请大侠们整具体点,行不?

你这个图画的有问题,在微波频段,无论是开路还是短路对信号而言都是全反射,所以图上标示的接收信号走向是走不通的。

对,是这样子的,频分频率不同,所以可以同时工作

我自己的理解是"右边二极管的正极处有高低电平控制:"(1)发送时,为低电平(接地),微带线对发射是开路,(2)接收时,为高电平,发射二极管截止,
