天线方向图莫名截断,这是为什么?谢谢
05-08

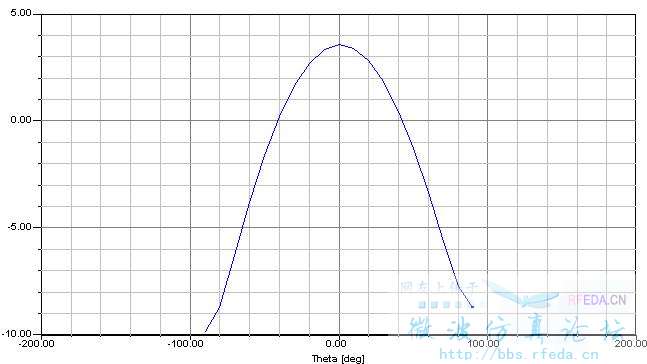

本人设计的圆极化微带贴片天线,将phi设为0度,theta设为-180到180度观看远场辐射方向图,却发现出现截断现象,这是为什么啊?谢谢!
以前仿别的天线时也出现过类似情况,后来又莫名的好了。这次又出现了,实在不知道原因,恳请高手解答!
这个还没见过
倒是看3维方向图时候偶尔会有一半不显示
后来知道是显卡问题
你的接地板是设置为无穷大吧?所以背后的场就不算了。改变接地板的大小和边界条件试试看吧。
或者你是用矩量法的软件,不管接地板大小,无限大介质所在处属于“源”,也被当作奇异部分抽掉了,所以算远区的时候也没有场,只有一个零点(null)出现。
真的是的,我用的HFSS,把地设成了无限大,结果就那样了。
实在太感谢了,我都急死了,以为自己天线整个结构都出了问题,谢谢了!
