这样看轴比对吗?

05-08

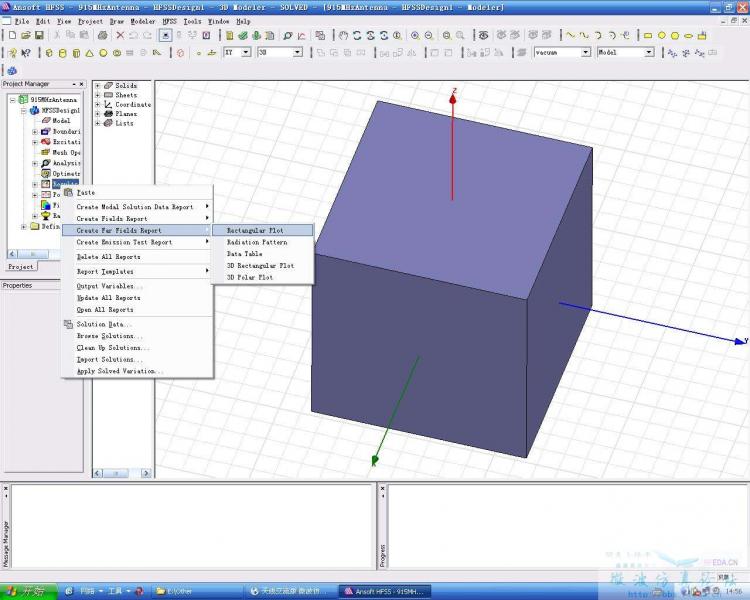

对天线知到的太少,见笑了,我觉得不对,应该怎么看啊,谢谢!




  • 偶觉得你这样看是对的

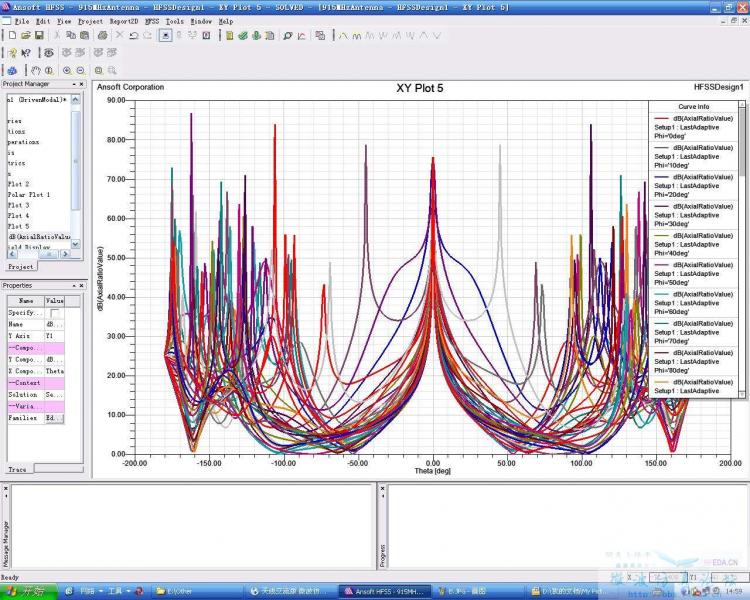

    那为什么会有那么毛刺呢?

    我也觉得是对的,可是如果是圆极化天线,轴比不可能这么大啊
    这个问题只有等待高人回答了

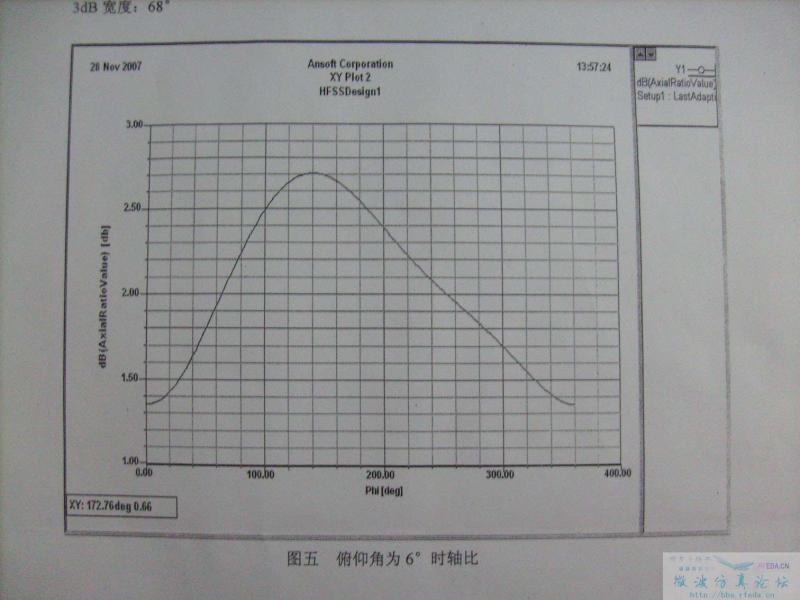

    别人仿真出来的图片是这样的.

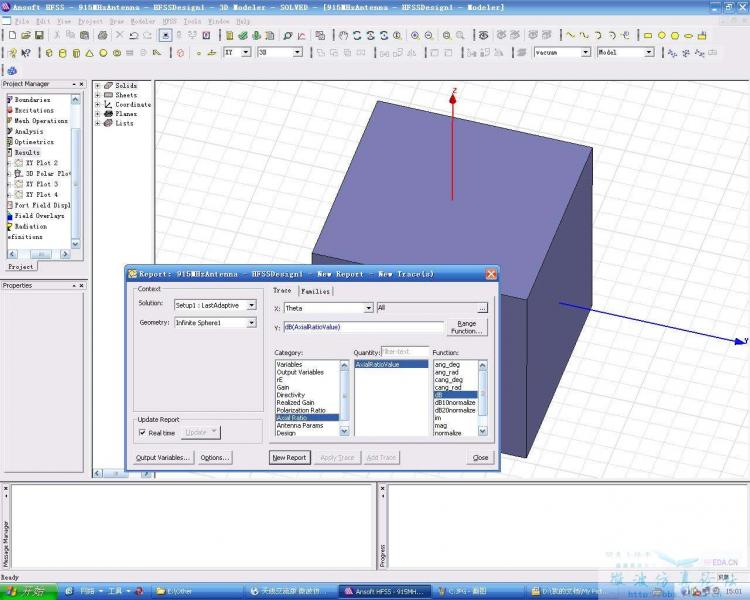

    在第二步骤的对话框中,设置X轴为:THETA,且选择一个角度,如你上图所示的6度,(可能你先前设置的角度没有6度,这也是你仿真出来与别人结果不一样的一个原因。所以我们可设置成尽量靠近6度的角度,如10度),试试看结果可能有变化

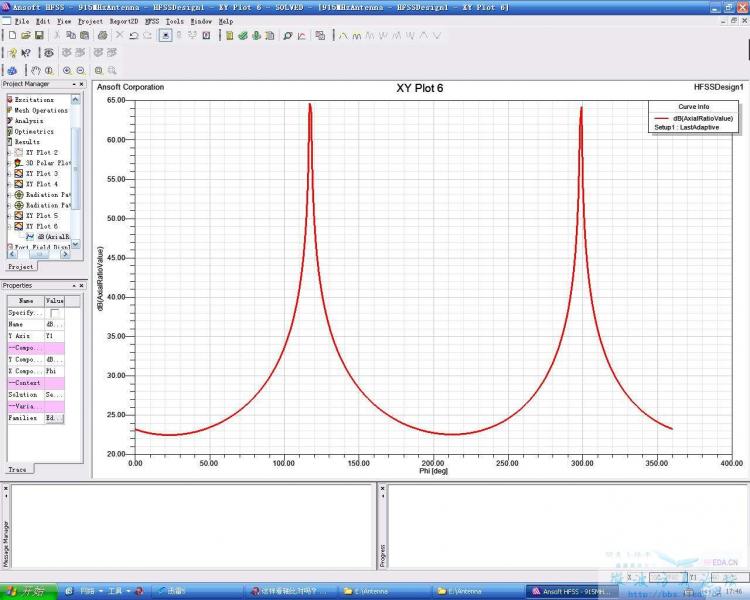

    结果是有变化,可就是不对啊!这就是6度的。

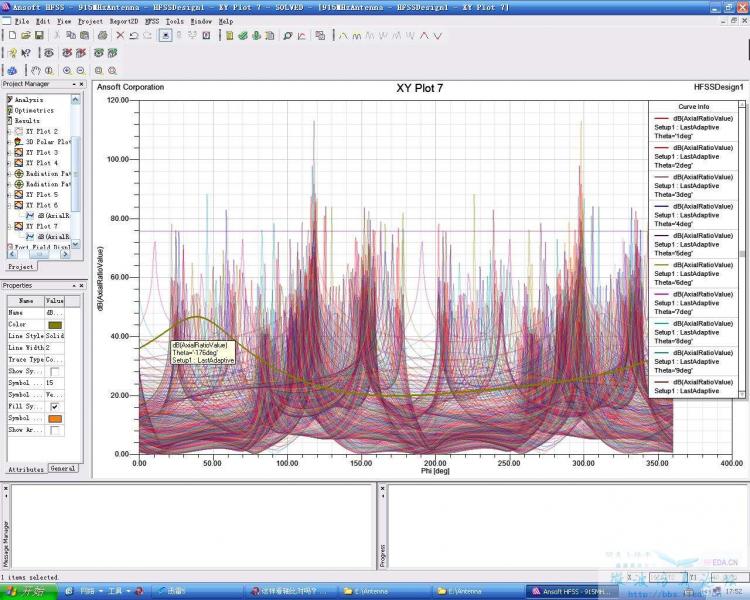

    这就是全部角度的,没有一个象的。


    论坛是不是出问题了,头像不对了。

    可以发到投诉版
    请管理员解决

    小编的结果出现很多曲线是因为x轴的变量选为theta,且是全部值(all)。毛刺的出现是某些方向上交叉极化隔离度高,呈线极化,如上图中的phi等于120和300度。轴比整体很高,应该是天线在该频率处(你在solution列表框选择了setup1  lastadeptive)不能够产生圆极化波吧。

    LZ找到问题得根源没有啊?等待正确答案哦!


    小编你干啥呢。先把Sweep选对,包括选择正确的频率,选择正确的观察角度,如theta=90或phi=90,再看轴比。
    此外,轴比有尖峰也是可能的,因为有的圆极化天线的圆极化波束范围是很窄的。

    要把扫描首选项设为频率的。建议仔细看fullbook10

    别看这么多
    只要看主要辐射方向的就行了

    我也遇到LZ的问题了,请高人指正。

    这样画可能是看波束轴比宽度的

    小编贴的第二张图片有问题,0-360度的范围内轴比小于3dB……除非图中的phi角是滚动角,绝对不能使方位角
    因为小编的天线模型看不到,不知道在坐标轴中的方向,所以不可判断结果是否错误,小编还是先看看你的两个角度对上没

    顶楼的看轴比方法是对的,只是轴比有很多看法,横座标可以是角度也可以是频率
    反正只是关心中心频点、两个0度的位置的值吧
    LZ可以多找找模型上的问题

    以我的理解,如果选择THETA为6度,那么看的轴比将是一个锥上的。不是Z方向。对于与别人结果不一样,可能是设置的总题,或者是你的解就没有收敛。仅供参考。

    谢谢各位,正在努力中!

    轴比太大,再调调

    谢谢!

    大概弄明白了一点!

    方位角也有可能,可能该结构辐射不是圆极化波嘛
