关于balun
05-08
那位达人能讲讲天线巴伦啊?或者介绍本相关的参考书。

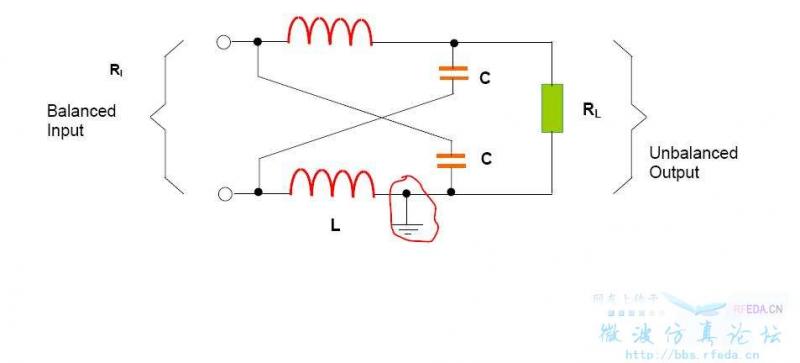

另外像上面这种集总参数巴伦,它是怎么实现平衡-非平衡转换的
平衡那个端口的阻抗,是不是叫平衡输入阻抗,它怎么在ADS仿真中体现啊?
刚开始接触这一方面,请各位高手多多指点
论坛里有一本《线天线的宽频带技术》,这本书中有一章节就是专门介绍平衡——不平衡变换的,建议你看看。下面是地址:
http://bbs.rfeda.cn/read.php?tid=4509&fpage=2
就去看
谢谢楼上的
感觉对于四分之一波长短路巴伦都比较好理解,就是在接口处形成等效的开路面,来抑制流向外导体的电流。
但是对于向上面这种集总式巴伦电路,我就有点模不着头脑了。
那位能帮着分析一下它的工作原理。
谢谢
将L、C用阻抗表示,图中电路好像是电桥电路
值得了解。
好好学习
任何一本天线教科书都会介绍巴伦的,其实平衡到不平衡很简单,就是把一端强制拉到地上,就像你图中红圈的部分。
