请问馈线的问题!
05-08
在切角圆极化微带天线用微带线侧馈的时候,由于天线输入阻抗过大,要实现匹配的话馈线的宽度太小,请问能不能在天线馈边挖槽,将馈线伸入到天线一部分以实现匹配?这样会不会影响圆极化指标?
谢谢!
馈边挖槽肯定会影响轴比的,建议不要,可以试试在输入端加几节1/4波长阻抗变换线,我正好有个别人的例子,布线空间可以自己优化一下。

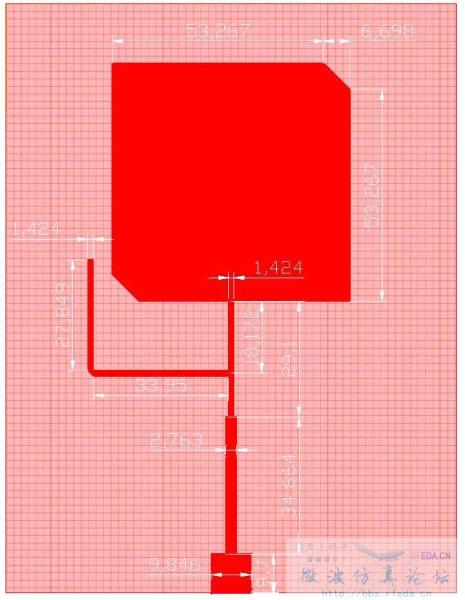

如图:
谢谢coldplayer!终于搞清楚了
