请教关于PIFA 发射效率的问题,困惑阿

05-08
小弟仿了一个双频的PIFA,S11和smith chart都不错,但是发射效率低频是x%, 高频是3x%,怎么调都不行为什么效率这么低
我自己考虑的可能:
1。我用了一种loss tangent =0.07左右的介质材料(上面的头头们让试的一种样品)
2。用到了capacitive feed和capacitive load等结构
3。因为用了capacitive load减小了天线尺寸,同时又要保证天线的patch和PCB的长度基本一样,所以patch的宽度很小,看起来窄长形的。
可能是什么原因,效率都跟什么参数关系密切,有什么方法能改进吗?望大侠们执教啊,靠你们了!
ps:怎么贴图,我想把smith chart和s11的图贴上来,大家帮我分析一下




  • 如果是用作手機的pifa天線的話效率的確不會很高
    phs的話大約在40%60%
    gsm的話30%以上都是正常的,更有甚者也有做到20%的
    尺寸有限的話功率自然不會高的

    点击你所发帖子上方的“修改”,点击“进入高级模式”,就可以把你的图片作为附件上传

    loss tan高了肯定影响效率,一般的材料都是千分之几,小编的怎么高到了百分之7啊!
    还有就是天线的辐射尺寸,只有天线设计到需要频率的谐振点的时候才能有效的辐射电磁波,没有做到谐振频率效率会低,反射系数可以做下来是因为通过输入端匹配后能量在电路里多次反射后转化成热能了,并没有多少辐射出去。

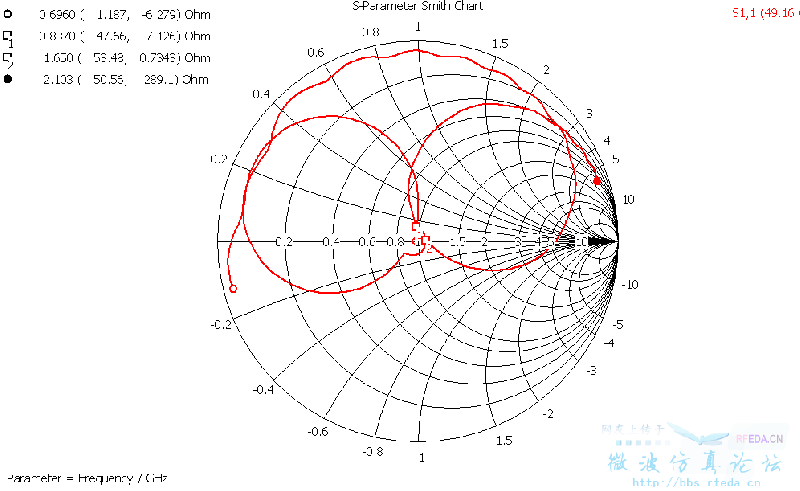

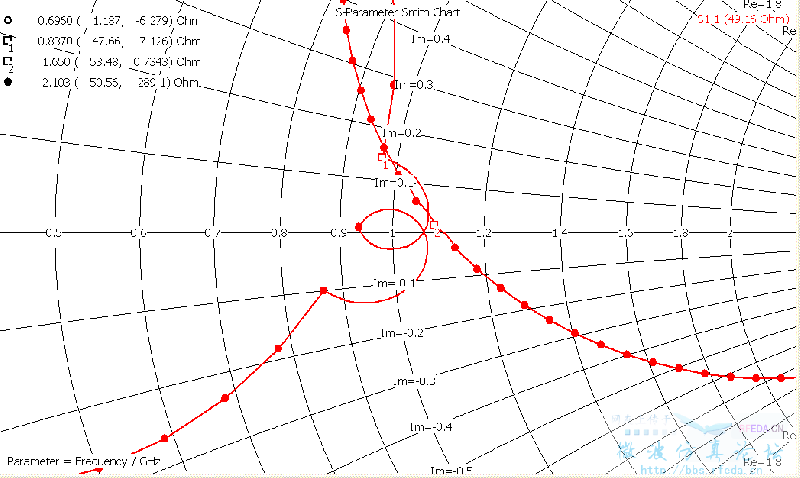

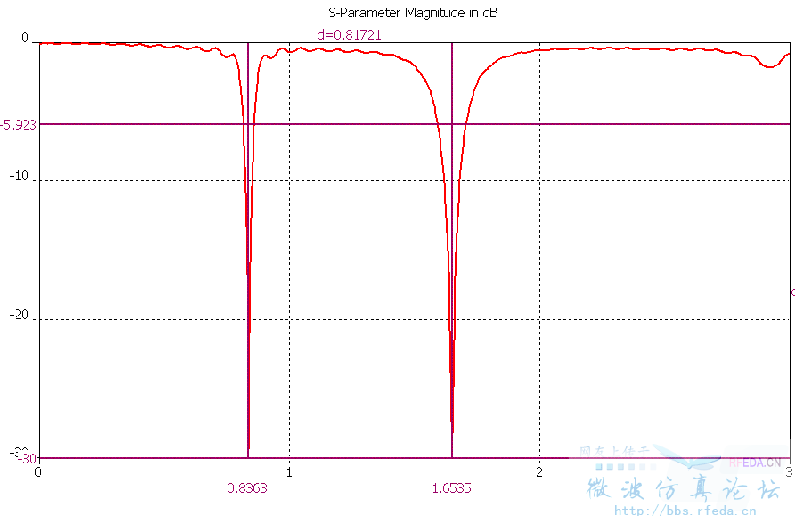

    多谢楼上几位兄弟,S11和史密斯图已经贴上了,请大家再帮我看看。
    另再请教coldplayer兄,怎样才能看出匹配调节好后能量有多少发射出去了,还是只能看发射效率?这个时候看史密斯图有什么帮助吗?

    hfss里面可以看远区场的方向图的呀
    效率跟尺寸还是有很大关系的,一味牺牲尺寸的话效率肯定上不去的呀,除非用那虾米所谓的双负性材料么

    coldplayer,天线虽然尺寸有限,但既然端口已经匹配了,为什么会说没有谐振?
    既然端口已经匹配了,就是说天线在想要的频率点阻抗已经为纯实数了,已经谐振了,我的理解是这样子

    虽然匹配了,但是尺寸过小的话,电磁波没法振荡起来吧
    其实最简单的例子就是分形天线了,利用不断的几何剖分的确是可以把体积做到很小,但是效率是无论如何也上不去的呀

    如果电磁波没法震荡的话, 能量会以什么形式存在?
    反射回去? 但是端口已经匹配了.
    就只有以热损耗浪费掉了。
    所以我的理解是,端口的匹配只是天线与传输线的匹配,匹配好的话只是保证没有能量反射回去,但是这些能量是不是发射出去了就要看发射效率了,这个效率高说明没反射回去的能量大部分都发射出去了,效率低说明能量大部分都热损耗掉了。
    所以如果匹配不好但是发射效率高说明能量反射回传输线很多,但是那些有限的能传进天线的能量就基本上都发射出去了。
