关于基站天线中的极化与分集
05-08
在论坛中看到有人问了±45°双极化天线的问题,现在就我说知给大家介绍一下吧。
移动通信基站天线中运用到的极化方式通常有两种,一是垂直极化,一是±45°双极化,一些特殊的情况下可能会用到水平极化。
首先介绍一下分集的概念:用多种可能的途径采样接收信号,对接收到的信号进行组合或分类,以选择最好的信号。如果多个接收信号不相关,通常总是可以获得较好的接收信号,从而对抗多径带来的快速衰落。
垂直极化天线运用于空间分集场所,一副天线收发双工,一副天线仅用作接收。要使两天线接收到的信号不相关通常要求两付天线间距大于10倍波长,实际距离的选取还跟天线的架设高度有关。
特点:设计简单、单个天线成本低、建站成本高、建站空间大。
±45°双极化天线运用于极化分集场所,一个极化收发双工,一个极化仅用作接收。两个极化要有良好的正交特性才能视接收到的两组信号为不相关信号,通常要求交叉极化比在最大辐射方向应大于15dB,在±60º内应大于10dB。
特点:设计难度大、单个天线成本高、建站成本低、建站空间小。
不知道小编做哪方面研究的,
能不能多介绍点基站天线方面的情况
对这方面很少了解,不过很感兴趣
我就是做基站天线的,楼上的要是有兴趣可以在这里讨论讨论嘛。
谢谢小编讲解,我想请问一下小编.
这类天线,馈电时只产生一个极化方向的波吗(根据只有一个极化是收发双工的)?那么在接收时,为什么会有两个极化方向接收呢?(接收和发射不是互易的吗?)一个极化收发双工,一般是频分双工,还是时分双工?还有就是同一个天线,如何实现极化分集?天线后端是否应该有个分集网络呢(从电路的角度)?

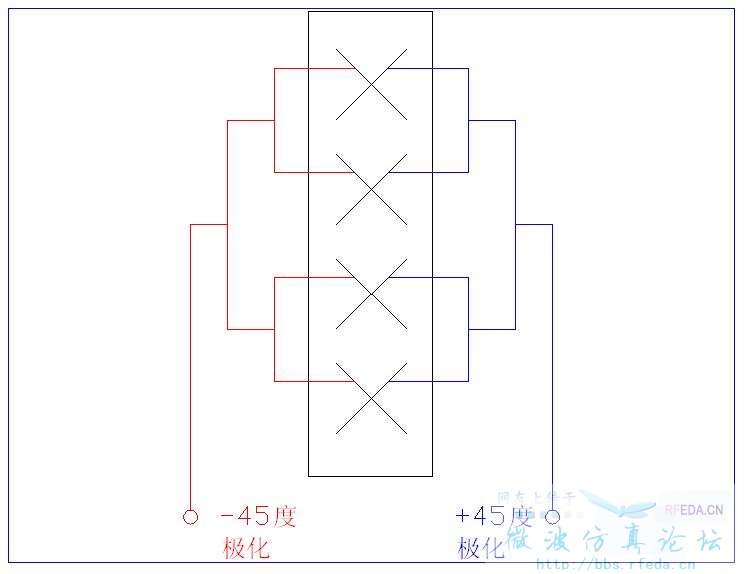

双极化天线示意图见上图,他是有两个端口的,一个给-45度天线馈电,一个给+45度端口馈电,这样小编应该就可以明白了吧,如何分集的也应该显而易见了吧。
至于是频分双工还是时分双工就要看你后方信号处理的方式了,简单点中移动就是频分的,中电信(小灵通)就是时分双工的,这个就不是天线自己的问题了。
谢谢,正是我所迷惑的地方
一语惊醒梦中人哪,我本来也有上面ssffss版友的疑问,coldplayer小编这个回答让我明白了,多谢多谢
4楼的够nb,醍醐灌顶
我做的是室内小型极化分集天线,请问小编所说的交叉极化比这里是什么意思呢?是指单个天线工作时的交叉极化比吧?
今天又学习拉,,
我也是做天线的,刚入门啊,只看到书中的基本原理,很多天线都是改进的,可不可以向你要点设计全向天线的资料?感谢呀
哈哈学习之
