行波天线
实物照片还没有找到.哪位有,跟贴发一下.在此谢过了.
谢谢!
我也想看实物着
高手指点:生活中具体有什么应用?
关于行波天线,我简单说几句,抛砖引玉,仅供讨论!
顾名思义,由于终端加载吸收负载,电磁波载传输线上以行波方式传播,而无反射波,若有反射波即为驻波分布。辐射产生在传输线的不连续点或者串联的天线单元上,因此沿传播方向是逐渐衰减的行波分布。

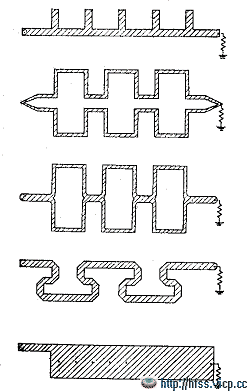

行波天线也可以作为单个天线使用,亦可如小编给出的图上所示组成阵列。当作为单天线使用时,其电长度通常小于一个波长,甚至可远小于一个波长。而当组成阵列时,电长度可远远大于波长,从而实现高的定向性增益。
那行波天线有什么优缺点呢?显然,由于无反射波,天线输入端口匹配,而且是宽带匹配,因此具有宽的阻抗带宽。缺点也很明显,有二:其一由于终端负载吸收部分能量,天线效率降低;其二其波束指向具有频率选择性,即波束随频率变化,我想这一点不难明白。
那行波天线应用在什么场合呢?我简单说说我所知道的有限的工程应用。
用作单天线的时候,主要是利用行波天线的阻抗带宽的宽频带特性以及电尺寸小的优点。这主要应用在中长波的加载天线方面,例如广播、无线电检测、电磁兼容、军事通信等等。有时候为了弥补其低效率,往往采用一些有源放大电路加以增益补偿。这可以在有关电小天线方面的书籍中查阅。
用作阵列天线的场合就比较多了,用得最多的就是波导缝隙天线阵,我想大家应该知道波导缝隙天线阵多应用在飞行器、雷达、以及卫星通信天线方面。当微带天线产生以后,微带行波天线的应用也逐渐增多,如早期的卫星接收天线就是用小编图中所示的蛇形线行波阵列天线,当然是很多条蛇形线组成的更大的口面径天线!这可以在相关卫星通信天线或者系统的天线手册上可以查阅。
老帖子还是值得拿出来再看看的。
又学到了好多的东西,谢谢小编和5楼的同仁。
