宽带八木天线

八木天线相信大家都已经很了解了，在此就不多说了，只表达一种观点，观点不是我的，是一个老先生说的，借用一下：科学无国界，科学家有祖国。
八木天线的优点很多，但当中的一个缺点就是带宽比较窄，如何展宽这种天线的带宽呢，本文做了一些研究与仿真。
一、没有金钢钻，不找瓷器活。八木天线的馈源一般为对称振子或折合振子，这种天线的带宽本身就不宽，所以，整体性能特别是带宽性能一般来说就不会很宽了。朋友，你们怎么看?
二、根据上面的思路，拓宽此天线带宽，馈源就需要宽带的了。是否可行呢?看仿真吧。
三、此模型就是把馈源部分换了一下，当然是无源结构的，有源的不在此列。
仿真的软件准备：CST2010、XP（我就不让它退休）
四、仿真结果，如下面所示。

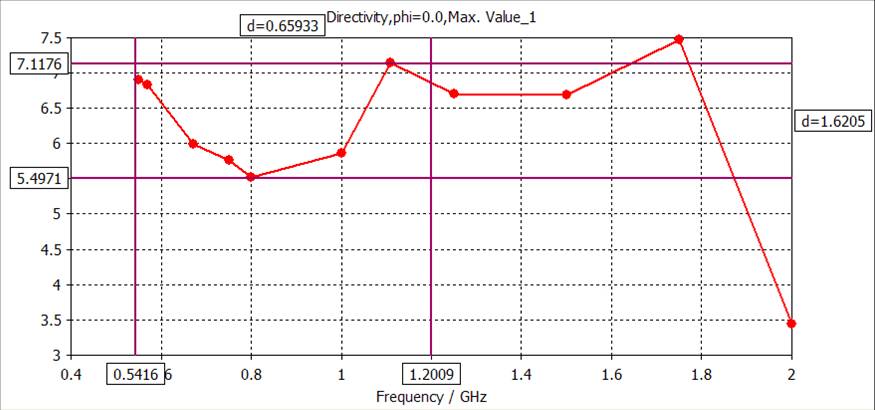

         图一 增益平坦度仿真

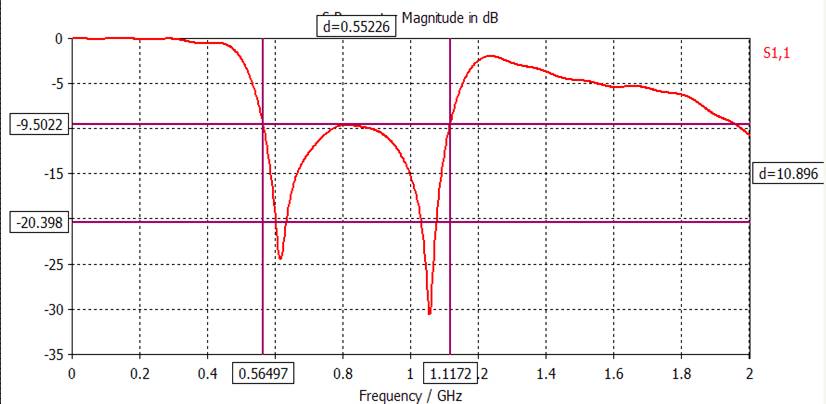

图二 回损仿真

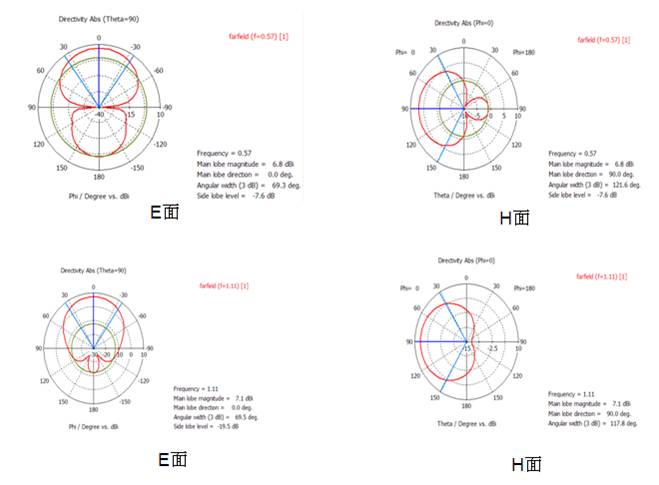

           图三 方向图仿真


通过上面仿真的结果来看，实现了宽带性能，效果还行，当然需要完善的地方还有很多，敬请各位多多指点，如果本文有不当或错误之处敬请指教。

里小编好近，会不会不太好呢

说明这是缘分

学习学习ing....

小编好人啊

学习，学习！

小编能否把馈源部分详细说说！学习！

是FUIEOIUFHPUH POQHPOGIQ OPQIGPOQJP

小编能否把馈源部分详细说说！学习！
现在是仿真，实的加工中，具体要看实测结果，以后会说的，不论成功与否。

借鉴了！

最近比较关注八木天线，学习了

谢谢小编，好好学习。

关注拓展带宽的办法

正好在研究，学习学习

谢谢分享



看看，学习！

看看

这个有点意思啊

看看有何高招

看看怎么扩宽带宽的。

我门都来看看。
